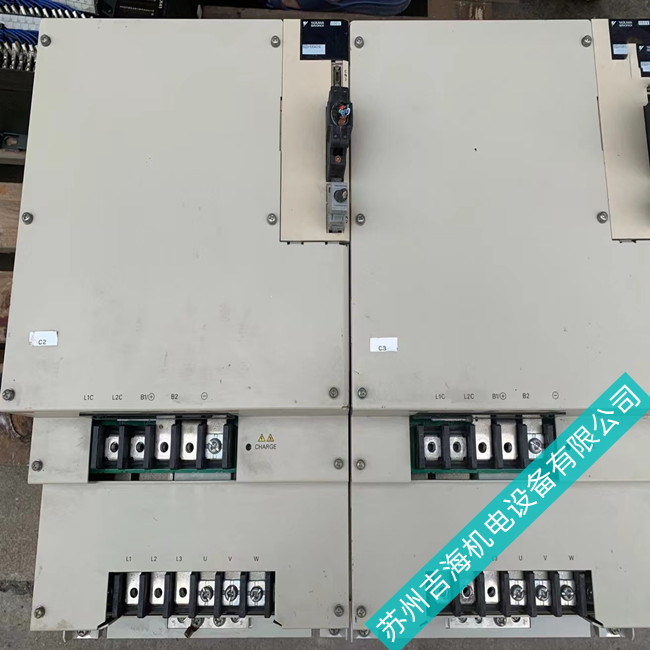

安川伺服放大器過流故障維修公司實力

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-4-27

安川伺服放大器過流故障維修檢測方法：我們有一個基本的恒流源。D1和D2將參考電壓設置為1.4V。該電壓的一部分與Q1的BE結匹配，在R1兩端留下0.7V。R1通過0.7 / R1 = Iout的公式設置電流。因此，R1的700歐姆值將提供1mA輸出。如果由于某種原因，我們從Q1的集電極到正電源之間施加了短路，則R1兩端電壓的增加將降低BE電壓，減小電流，并使電路恢復平衡。R2的目的只是為二極管提供正向偏置，并提供少量的基極電流。在擴展本文時，我將添加當前電源的其他配置，但中的配置是常用的配置�？赡馨l(fā)現的一些細微差別是使用LED或齊納二極管作為參考電壓。電流鏡基本上是受輸入電流控制的電流源。它們在伺服安川放大器中有多種用途。作為差分放大器負載可用于強制差分伺服放大器平衡，并提高增益。還用于將驅動電流或電流源的輸出從放大器的一部分轉移到另一部分。我們看到了基本電流鏡，如運放示意圖所示。晶體管二極管上的輸入電流控制第二晶體管的輸出電流。
Q1和Q2是相同的晶體管。當電流流過BE結時，它會在R1和Q1兩端建立一個電壓。R1兩端的電壓與電流呈線性關系，而Q1的BE結兩端的電壓則與電流呈線性關系。這會將Q2偏置為導通，直到R2兩端的電壓降等于R1兩端的電壓（兩個BE結兩端的電壓也相等）為止。通過Q2和R3的輸出電流幾乎與輸入電流相同。對于這種特殊類型的電流鏡，由于Q2的基極電流通過輸入側汲取，因此誤差很小，但是該誤差非常小。一些安川伺服放大器制造商使用此電流鏡的簡化版本，使用簡單的二極管代替Q1。使用二極管會引入其他錯誤，主要是因為Q2的BE結和二極管特性不匹配。同樣，這些錯誤通常很小。是非常有用的設備，可用作電壓放大器級（R3兩端有電壓輸出）。有些設備已在電子工業的許多其他部分中使用，它們是由級聯電流鏡制成的

安川伺服放大器過流故障維修分析總結：我將在這里討論的另一個主題是直流偏移校正的方法。避免安川伺服放大器輸出端的過電流偏移。較大的失調電壓會損壞揚聲器，而較小的失調會在將放大器連接到揚聲器時引起惱人的 th聲。有幾種方法可用于控制偏移量。我將在這里介紹的是：DC校正電容器（常見），伺服放大器（不常見，但它們用于高端產品）和DC偏置電位計（現在在放大器中不常見，但它們很常見）在較舊的設備中）。

轉載請注明出處：蘇州吉海 http://huati0532.cn/a/3494.htm
【我們確保可以修好測試好給客戶�。。�！】 數控機床維修,數控系統維修,機器人維修保養
---聯系方式：
電話：021-50157782
手機：13338026327
郵箱：shygdzi@163.com
聯系人：張工
網址：http://huati0532.cn/
