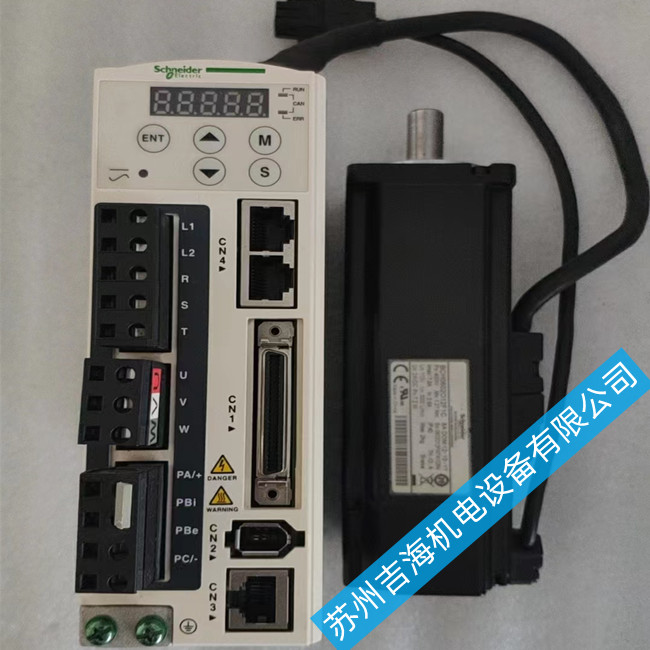

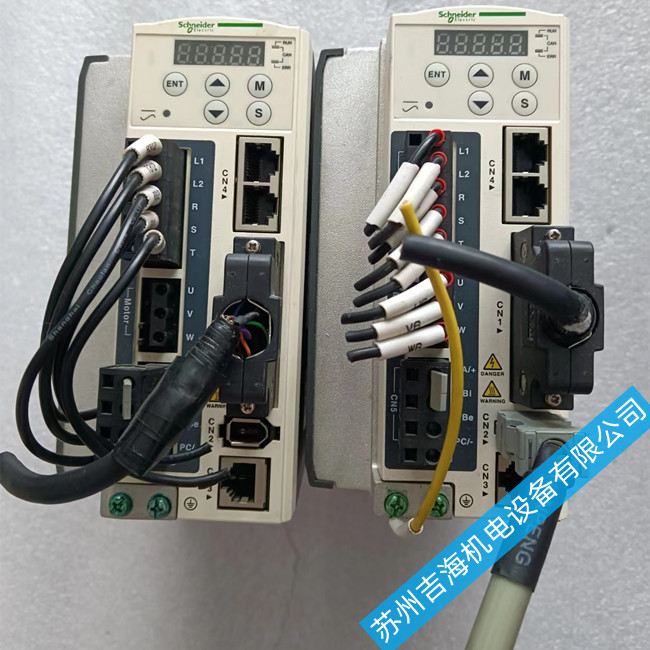

施耐德伺服驅動器報警ale11故障維修

發布者：zyp 來源：上海仰光電子科技有限公司發布時間：2022-4-7

施耐德伺服驅動器報警ale11故障維修

出現ALE11報警的原因有：編碼器線接線錯誤、電機編碼器故障、驅動器硬件故障。

首先檢查一下接線，找手冊看編碼器接線，用萬用表測量一下看看有沒有接錯，
如果是老設備的話，說明接線沒有錯誤，檢查線路是否有破損，沒有的話估計編碼器壞的可能性比較大，再者就是電機了。
如果說屏蔽不好的話，估計控制電路部分的電路問題成分更大，檢查控制電路中直流電路是否有設計錯誤。

伺服驅動器（servo drives）又稱為“伺服控制器”、“伺服放大器”，是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服馬達進行控制，實現高精度的傳動系統定位，目前是傳動技術的高端產品。

施耐德伺服報錯誤代碼表

ALEB1——過電流時，當主電路的電流值超過電機瞬時最大電流值的1．5倍時，動作應通過DI ART清除；

Aleb2——過電壓，當主回路電壓值高于規定值時，需由Di art清除；

Aleb3——低電壓。當主電路電壓值低于規定電壓時，主電路動作，電壓自動恢復清零；

Aleb4—保留，保留；

Aleb5——異常再生，控制動作異常時動作，需由Di art清除；

Aleb6－過載，電機和驅動器過載運行，需要通過Di art清除；

Aleb7——超速，當電機控制速度超過正常速度且過大時，需由Di art清除；

Aleb8—脈沖控制命令異常，當脈沖命令輸入頻率超過硬件接口允許值時，需由Di arst清除；aleb9—當位置控制誤差過大，且位置控制誤差大于設定允許值時，需由Di arst清除；

Ale10——芯片執行超時，芯片異常時動作，無法清除；

Ale11——編碼器異常，當編碼器產生異常脈沖信號時動作，再次通電清除；

Ale12——異常校正，電氣校正時校正值超過允許值時動作，自動校正后拆下cN1接線并清除；

Ale13——緊急停止，當按下緊急按鈕時，di EMG被釋放并自動清除；

Ale14—反向限位異常，當按下反向限位開關時，需要通過Di art或伺服關閉進行清除；

Ale15－異常正極限。按下前進限位開關時，它將動作。需要通過Di art或伺服關閉進行清除；

Ale16——IGBT溫度異常，當IGBT溫度過高時，需由Di art清除動作；

Ale17——異常記憶，異常記憶存取時的動作（ee prom），需要清除；

Ale18——芯片通信異常，芯片通信異常時動作，需由Di art清除；

Ale19——串行通信異常，RS－232／485通信異常時動作，需由Di art清除；

Ale20——串行通信超時，RS－232／485通信超時動作，需要Di art清除；

Ale21——命令寫入異常，控制命令發出時動作異常，需要Di art清除；

Ale22－主電路電源缺相，主電路電源僅缺單相輸入，需通過Di art清除；

Ale23——預過載警告。電機和驅動器根據p1－56過載輸出電平設定的百分比提前產生過載報警動作，需由Di art清除；

Ale97——內部命令執行超時，內部命令執行問題，需要Di art清除；

Ale98－芯片通信錯誤，由硬件故障引起，需要由Di art清除；

Ale99－芯片通信錯誤，由硬件故障引起，需要由Di art清除；

Aleb4——電機匹配異常，驅動器型號與電機不支持，重新通電；

ALE24編碼器異常，編碼器初始磁場不對，電源再次旋轉后電機軸；

Ale25——編碼器異常，編碼器內部錯誤，重新通電。

ALEb1--過電流，主回路電流值超越電機瞬間最大電流值1.5 倍時動作，需DI ARST清除；

ALEb2--過電壓，主回路電壓值高于規格值時動作，需DI ARST清除；

ALEb3--低電壓，主回路電壓值低于規格電壓時動作，電壓回復自動清除；

ALEb4--保留，保留；

ALEb5--再生異常，控制動作異常時動作，需DI ARST 清除；

ALEb6--過負載，電機及驅動器過負載時動作，需DI ARST清除；

ALEb7 --過速度，電機控制速度超過正常速度過大時動作，需DI ARST清除；

ALEb8--異常脈沖控制命令，脈沖命令的輸入頻率超過硬件界面容許值時動作，需DI ARST清除；
ALEb9--位置控制誤差過大，位置控制誤差量大于設定容許值時動作，需DI ARST清除；

ALE10--芯片執行超時，芯片異常時動作，無法清除；

ALE11--編碼器異常，編碼器產生脈沖信號異常時動作，重上電清除；

ALE12--校正異常，執行電氣校正時校正值超越容許值時動作，移除CN1 接線并執行自動校正后清除；

ALE13--緊急停止，緊急按鈕按下時動作，DI EMGS 解除自動清除；

ALE14--反向極限異常，反向極限開關被按下時動作，需DI ARST 清除或Servo Off 清除；

ALE15--正向極限異常，正向極限開關被按下時動作，需DI ARST 清除或Servo Off 清除；

ALE16--IGBT 溫度異常，IGBT 溫度過高時動作，需DI ARST 清除；

ALE17--存儲器異常，存儲器(EE-PROM) 存取異常時動作，需DI ARST 清除；

ALE18--芯片通訊異常，芯片通訊異常時動作，需DI ARST 清除；

ALE19--串行通訊異常，RS-232/485 通訊異常時動作，需DI ARST 清除；

ALE20--串行通訊超時，RS-232/485 通訊超時時動作，需DI ARST 清除；

ALE21--命令寫入異常，控制命令下達異常時動作，需DI ARST 清除；

ALE22--主回路電源缺相，主回路電源缺僅單相輸入，需DI ARST 清除；

ALE23--預先過負載警告，電機及驅動器根據參數P1-56 過負載輸出準位設定的百分比，預先產生過負載警告動作，需DI ARST 清除；

ALE97--內部命令執行超時，內部命令執行發生問題，需DI ARST 清除；

ALE98--芯片通訊錯誤，硬件故障導致芯片通訊錯誤，需DI ARST 清除；

ALE99--芯片通訊錯誤，硬件故障導致芯片通訊錯誤，需DI ARST 清除；

ALEb4--電機匹配異常，驅動器型號與電機無法支持，重新上電；

ALE24--編碼器異常，編碼器初始磁場錯誤，將電機軸心轉動后，重新上電；

ALE25--編碼器異常，編碼器內部錯誤，重新上電。

擴展資料

伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。

平�？吹降哪欠N普通的電機，斷電后它還會因為自身的慣性再轉一會兒，然后停下。而伺服電機和步進電機是說停就停，說走就走，反應極快。但步進電機存在失步現象。
