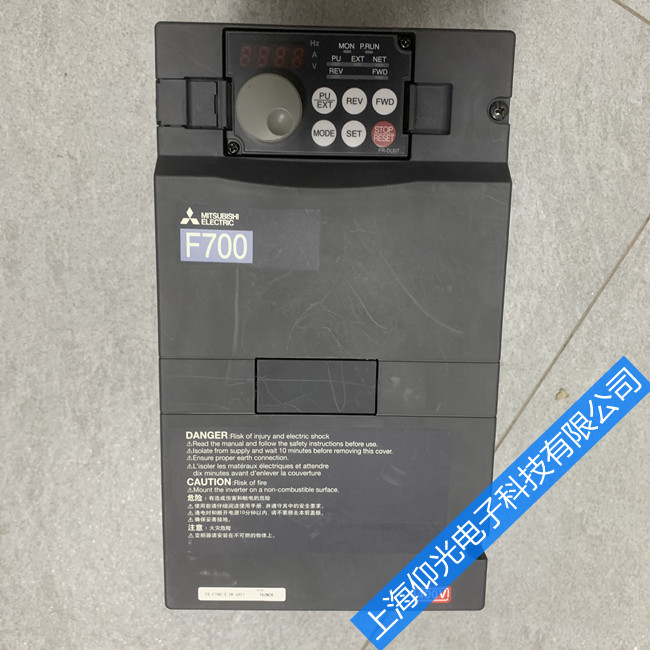

三菱變頻器fr-a740-18.5k-c故障代碼th報警維修

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-11-10

三菱變頻器故障代碼與解決方法

三菱變頻器維修故障代碼故障現象/類型故障原因解決對策

HOLD 操作面板鎖定設定了操作鎖定模式，除了之外STOP/REST的操作無效 MODE按鍵2秒鐘后操作鎖定將解除
Er1 禁止寫入錯誤 1.Pr.77參數寫入選擇中設定為禁止寫入，這樣的情況下采取寫入動作時
2.頻率跳變的設定范圍重復時
3.V/F5點可調整的設定值重復的情況下
4.操作面板和變頻器不能正常通訊時 1.請確認Pr.77的設定值（參照第124頁） 2.請確認Pr.31～Pr.36（頻率跳線）的設定值
（參照第58頁） 3.請確認Pr100～Pr.109（VIF5點可調整）的設定值
（參照第60頁） 4.請確認操作面板與變頻器的連接
Er2 運行中寫入錯誤 Pr.77不等于2（任何運行模式下都可寫入）的情況下，在運行中或STF（STR）置為ON時采取參數寫入動作時
?請設置為Pr.72＝2
?停止運行后進行參數的寫入動作
Er3 校正錯誤模擬輸入的偏置，增益的校正值過于接近時請確認參數C3，C4，C6，C7（校正功能）的設定值
（參照第118頁）
Er4 模式指定錯誤 Pr.77不等于2的情況下外部，網絡運行模式下進行參數設定時 1.把運行模式切換為“PU運行模式”后進行參數設定
（參照第127頁） 2請設置為Pr.77＝2后進行參數設定
rE1 參數讀取錯誤在參數拷貝的參數讀取中操作面板側發生了EEPROM異常時
請重新拷貝參數（參照第207頁）
有可能是操作面板（FR-DU07）的故障
請與經銷商或本公司聯系
rE2 參數寫入錯誤 1.運行中進行參數拷貝寫入時引發此錯誤
2.在參數拷貝寫入中操作面板側發生了EEPROM異常時
停止運行后重新拷貝參數（參照第207頁）
可能是操作面板（FR-DU07）的故障
請與經銷商或本公司聯系
rE3 參數對照錯誤 1.操作面板側的數據與變頻器的數據不一致時
2.參數對照中操作面板側發生了EEPROM異常時 1.按SET鍵繼續對照
請重新進行參數對照（參照第208頁） 2.可能是操作面板（FR-DU07）的故障
請與經銷商或本公司聯系
rE4 機種錯誤參數寫入時，對照中機種不同時在同類型的變頻器間進行參數拷貝和對照
Err. 1.RES信號處于ON時 2.PU與變頻器不能進行正常通訊時（連接器接觸不良） 1.請將RES信號置為OFF
2.請確認PU與變頻器的連接
0L 失速防止(過電流) 加速時電機的電流超過變頻器額定輸出電流的120（%）(
?)以上時，停止頻率的上升，直到過負載電流減少為止，以防止變頻器出現過電流
當電流降到120（%）(
?)以下后，再增加頻率
恒速運行時電機的電流超過變頻器額定輸出電流的120（%）(
?)以上時，降低頻率直到過負載電流減少為止，以防止變頻器出現過電流，當電流降到120（%）(
?)以下后，再回到設定頻率
減速時電機的電流超過變頻器額定輸出電流的120（%）(
?)以上時，停止頻率的降低，直到過負載電流減少為止，以防止變頻器出現過電流
當電流降到120（%）(
?)以下后，再降低頻率 1.每次將Pr.0轉矩提升值減1（%），然后確認電機的狀態
（參照第48頁） 2.Pr.7加速時間與Pr.8減速時間設置得長一些
（參照第66頁） 3.減輕負載
4.試試簡易磁通矢量控制(Pr.80)
5.試試Pr.80
6.可以用Pr.22失速防止動作水平設定失速防止動作電流
（出廠值為120（%）
）有加減速時間變化的可能性
請用Pr.22失速防止動作水平提高失速防止動作水平，或者用Pr.156失速防止動作選擇使失速防止不動作
（并且，也可以用Pr.156設定OL動作時的繼續運行）
oL 失速防止（過電壓）減速運行時
電機的再生能量過大超過制動能力時停止頻率的下降以防止變頻器出現過電壓跳閘直到再生能量減少
選擇避免再生功能的情況下(Pr.882=1)，電機的再生能量過大時，防止頻率上升和過電壓引起的電源切斷
（參照第193頁）可以改變減速時間
用Pr.8的“減速時間”延長減速時間
RB 再生制動預報警再生制動器使用率在Pr.70特殊再生制動器使用率設定值的85（%）以下時顯示
再生制動器使用率達到100（%）時，會引起再生過電壓
僅顯示S75K以上
延長減速時間
確認Pr.30再生功能選擇、Pr.70特殊再生制動器使用率的設定值
PS PU停止在Pr.75的復位選擇/操作面板脫出檢測/操作面板停止選擇狀態下用PU的STOP/RESET鍵設定停止
（關于Pr.75（參照第122頁））啟動信號置為OFF，用PU/EXT鍵可以消除
TH 電子過電流保護 預報警電子熱繼電器積分達到Pr.9電子過電流保護 積分設定值的85（%）時顯示
達到設定值的100（%）時,電機過負載斷路(E.THM) 1.減輕負載,降低運行頻度
2.正確設置Pr.9電子過電流保護
（參照第70頁）
MT 維護信號輸出提醒變頻器的累計通電時間經已達到所設定 Pr.503維護時間中寫入“0”就可消除
CP 參數復制 55K以下容量的變頻器和S75K以上容量的變頻器之間進行復制操作時顯示 55K以下容量的變頻器和S75K以上容量的變頻器之間進行復制操作時顯示
FN 風扇故障使用裝有冷卻風扇的變頻器，冷卻風扇因故障而停止，或者轉速下降時，進行了與Pr.244冷卻風扇動作選擇的設定不同的動作時，操作面板上顯示出可能是風扇故障
請與經銷商聯系
E.OC1 加速時過電流跳閘加速運行中，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.延長加速時間（用于升降的下降加速時間設置得短一些
） 2.起動時“E.OC1”總是點亮的情況下，拆下電機再啟動
如果“E.OC1”仍點亮，請與經銷商聯系 3.接線時避免短路
4.失速防止動作是否正確
（參照第51頁） 5.請在Pr.19基準頻率電壓中設定基準電壓(電機的額定電壓等)
（參照第59頁））
E.OC2 恒速時過電流跳閘恒速運行中，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.消除負載急劇變化 2.修復輸出短路
3.正確設定失速防止動作

故障代碼故障現象/類型故障原因解決對策
E.OC3 減速時過電流跳閘減速運行中(加速，定速運行之外)，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.延長減速時間 2.解決輸出短路現象
3.檢查制動動作 4.將失速防止動作設定為合適的值
（參照第51頁））
E.OV1 加速時過電流跳閘加速運行中，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.延長加速時間（用于升降的下降加速時間設置得短一些
） 2.起動時“E.OC1”總是點亮的情況下，拆下電機再啟動
如果“E.OC1”仍點亮，請與經銷商聯系 3.接線時避免短路
4.失速防止動作是否正確
（參照第51頁） 5.請在Pr.19基準頻率電壓中設定基準電壓(電機的額定電壓等)
（參照第59頁））
E.OC2 恒速時過電流跳閘恒速運行中，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.消除負載急劇變化 2.修復輸出短路
3.正確設定失速防止動作
（參照第51頁））
E.OC3 減速時過電流跳閘減速運行中(加速，定速運行之外)，當變頻器輸出電流超過額定電流的170（%）時，保護電路動作，停止變頻器輸出 1.延長減速時間 2.解決輸出短路現象
3.檢查制動動作 4.將失速防止動作設定為合適的值
（參照第51頁））
E.OV1 加速時再生制動過電壓跳閘因再生能量使變頻器內部的主電路直流電壓達到規定值以上時，保護電路動作，停止變頻器輸出
電源系統里發生的浪涌電壓也可能引起動作縮短加速時間
E.OV2 定速時再生制動過電壓跳閘因再生能量使變頻器內部的主回路直流電壓超過規定值，保護 回路動作，停止變頻器輸出
電源系統里發生的浪涌電壓也可能引起動作
取消負載的急速變化
必要時請使用制動單元或共直流母線變流器（FR-CV）
E.OV3 減速停止時再生過電壓跳閘因再生能量使變頻器內部的主回路直流電壓超過規定值，保護 回路動作，停止變頻器輸出
電源系統里發生的浪涌電壓也可能引起動作
延長減速時間，使減速時間符合負載的轉動慣量
?減少制動頻度
必要時請使用制動單元或共直流母線變流器（FR-CV）
E.THT 變頻器過負載跳閘(電子過流保護 ）
?1 如果電流超過額定電流的120（%）(
?2)，而未到過電流切斷（170（%）以下）時，為保護 輸出晶體管，使電子過流保護 動作，停止變頻器輸出
（過負載承受能力120（%）(
?2)60s，反時限制性）減輕負載
E.THM 電機過負載跳閘(電子過流保護 ）
? 變頻器內裝有的電子熱繼電器在超負載或恒速運轉過程中檢測到因冷卻能力下降而造成的電動機過熱，達到Pr.9電子過電流保護設定值的85（%）時，處于預兆警報（TH顯示）狀態，達到規定值的話，保護 電路動作，停止變頻器的輸出
帶多極電動機等特殊的電動機或幾臺電動機時，電子熱繼電器不能保護 電動機，所以請在變頻器輸出側設置熱繼電器 1.減輕負載
2.恒轉矩電機時把Pr.71設定為恒轉矩電機
3.正確設定失速防止動作水平
（參照第51頁）
E.FIN 散熱片過熱如果冷卻風扇過熱，溫度傳感器會啟動，變頻器停止輸出 1.周圍溫度調節到規定范圍內
2.進行冷卻風扇的清掃
E.IPF 瞬時停電保護 發生超過15ms的停電（變頻器輸入切斷也同樣）時，控制電路為了防止異常動作啟動瞬時停電保護，停止變頻器輸出
停電超過100ms時，不啟動異常報警輸出，復電后啟動信號為ON時變頻器再啟動
（如果是15ms以內的停電，變頻器繼續工作
）而且根據運行狀態的不同（負載的大?br />?蛹跛偈奔淶納瓚ǖ齲??吹縭庇鋅贍艽シ⒐?緦?保護
修復瞬時停電
準備瞬時停電的備用電源
設定瞬時停電再啟動的功能（Pr.57）（參照第98頁）
E.BE 制動晶體管異常檢測 S75K以上的機種中,在制動器回路產生制動器晶體管損壞等異�，F(xiàn)象時，停止變頻器的輸出
此時，有必要迅速切斷變頻器的電源
55K以下在內部回路發生異常時顯示請更換變頻器
E.UVT 欠壓保護 如果變頻器的電源電壓下降，控制回路可能不能發揮正常功能，或引起電機的轉矩不足，發熱的增加
為此，當電源電壓下降到300V以下時，停止變頻器輸出
如果P，P1之間沒有短路片，則欠壓保護 功能動作 1檢查電源等電源系統設備
2在P，P1之間連接短路片或直流電抗器
E.ILF 輸入缺相在Pr.872輸入缺相保護 選擇里設定為功能有效（=1）且3相電源輸入中缺-相時動作
（參照第106頁）
正確接線
確認Pr.872的輸入缺相保護 選擇
E.OLT 失速防止因失速防止動作輸出頻率下降到0Hz時
正在進行失速防止動作時為OL
減輕負載
E.GF 輸出側接地故障過電流保護 當變頻器的輸出側（負載側）發生接地，流過接地電流時，變頻器停止輸出排除接地的地方
E.LF 輸出缺相保護 當變頻器輸出側(負載側)三相(U，V，W)中有一相斷開時，變頻器停止輸出
正確接線
確認Pr.251輸出缺相保護 選擇的設定值
E.0HT 外部熱繼電器動作
? 為防止電機過熱，安裝在外部熱繼電器或電機內部安裝的熱繼電器動作(接點打開)時，使變頻器輸出停止
降低負載和運行頻度
繼電器接點自動復位的情況下，只有變頻器沒有復位，變頻器不會再啟動
E.PTC PTC熱敏電阻作動 PTC熱敏電阻的電阻值高于異常檢測值（500歐～4k歐）持續超過10秒時，變頻器停止輸出減輕負荷
E.OPT 選件異常連接高功率因素變流器時，誤將交流電源接到L1，L2，L3，則有此顯示
連接高功率因數變流器（FR-HC，MT-HC）或共直流母線變流器（FR-CV）時，是否給L1，L2，L3 端子接上交流電源
E.OP1 選件插口異常各插口上安裝的內置選件功能出現異常(如通信選件的通信異常，通信選件以外的內置選件的接觸不良等)時變頻器停止輸出
確認選件功能的設定
確實進行好內置選件的連接
E. 1 選件異常當變頻器主機與通信選件間接口部的接觸不良等發生時，變頻器停止輸出 1.請確認內置選件的連接
2.變頻器周圍有過大的干擾時，采取抗干擾措施
如采取了以上的對策仍未改善時，請與經銷商聯系
E.PE 參數存儲元件異常（控制板）參數存儲元件發生異常時（EEPROM故障）請與經銷商聯系
用通訊方法頻繁進行參數寫入時，請把Pr.342設定為“1”（RAM寫入）
但因為是RAM寫入方式，所以一旦切斷電源，就會恢復到以前狀態
E.PE2 參數存儲元件異常（主電路基板）存儲的參數發生異常（EEPROM故障）請與經銷商聯系
E.PUE PU脫離當Pr.75復位選擇/PU脫離檢測/PU停止選擇設定在“2”，“3”，“16”或“17”狀態下，如果操作面板及參數單元脫落，主機與PU的通信中斷，變頻器則停止輸出
當Pr.121PU通訊再試次數的值設定為“9999”，用RS-485通過PU接口進行通訊時，如果連續通訊錯誤發生次數超過允許再試次數，變頻器則停止輸出
超過Pr.122通訊校驗時間間隔設定的時間通信中途切斷時變頻器則停止輸出安裝好FR-DU07或參數單元(FR-PU04-CH)
E.RET 再試次數溢出如果在設定的再試次數內不能恢復正常運行，變頻器停止輸出處理該錯誤之前一個的錯誤
E. 6 CPU 錯誤內置CPU的通信異常發生時，變頻器停止輸出
?變頻器周圍有過大的干擾時，采取抗干擾措施
E. 7 CPU 錯誤內置CPU的通信異常發生時，變頻器停止輸出
?請與經銷商聯系
E.CPU CPU 錯誤內置CPU的通信異常發生時，變頻器停止輸出
?請與經銷商聯系
E.CTE 操作面板用電源輸出短路，RS-485端子用電源短路操作面板用電源（PU接口的P5S）短路時，電源輸出切斷
此時，操作面板（參數單元）的使用和 PU接口進行RS-485通信都變?yōu)椴豢赡?/span>
RS-485端子用電源發生短路時，將切斷電源輸出
此時，不能通過RS-485端子進行通訊
復位的話，請使用端子RES輸入或電源切斷再投入的方法 1.檢查PU，電纜 2.確認RS-485端子連接
E.P24 直流24V電源輸出短路從PC端子輸出的直流24V電源短路時，電源輸出切斷
此時，外部接點輸入全部為OFF
端子RES輸入不能復位
復位的話，請使用操作面板或電源切斷再投入的方法
?排除短路故障
E.CDO 超過輸出電流檢測值輸出電流超過了Pr.150輸出電流檢測水平中設定的值時啟動請確認Pr.150輸出電流檢測水平，Pr.151輸出電流檢測信號遲延時間，Pr.166輸出電流檢測信號保持時間，Pr.167輸出電流檢測動作選擇的設定值
（參照第86頁）
E.IOH 浪涌電流抑制電阻過熱浪涌電流抑制電流的電阻過熱時啟動（180℃以上持續5秒時啟動） 1.浪涌電流抑制電流電路故障
2.請重新組織電路，避免頻繁進行ON/OFF
如采取了以上的對策仍未改善時，請與經銷商聯系
E.SER 通訊異常（主機）從RS-485到RS-485的通訊中在Pr.335的RS-485通訊重試次數不等于“9999”的情況下超過了重試次數，引發了通訊錯誤，此時變頻器將停止輸出
通訊開斷時間超過在Pr.336設定的RS-485通訊檢測時間間隔時變頻器也將停止輸出連接好RS-485端子的接線
E.AIE 模擬輸入異常端子2/4輸入電流的設定,在輸入30mA以上時,或有輸入電壓(7.5V以上)時顯示電流輸入指定為頻率指令或?qū)r.73模擬輸入選擇，Pr.267端子4輸入選擇設定為電壓輸入
（參照第114頁）
E.13 內部電路異常內部電路異常時顯示請與經銷商聯系
