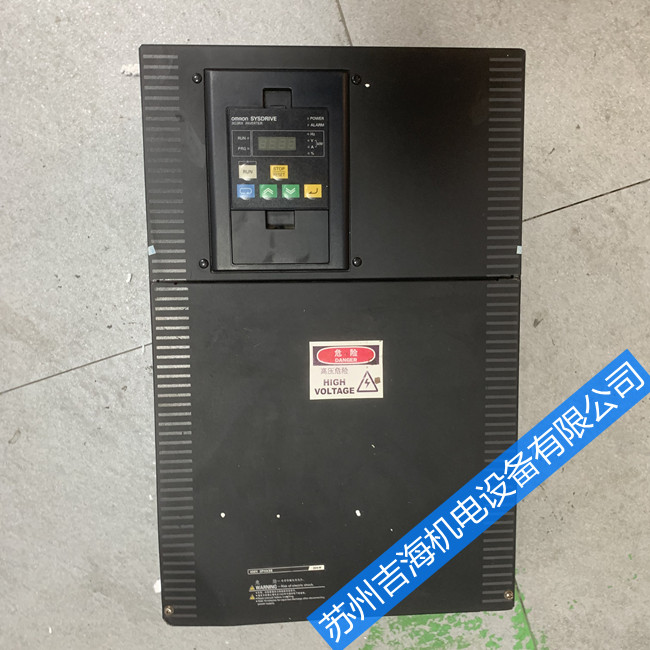

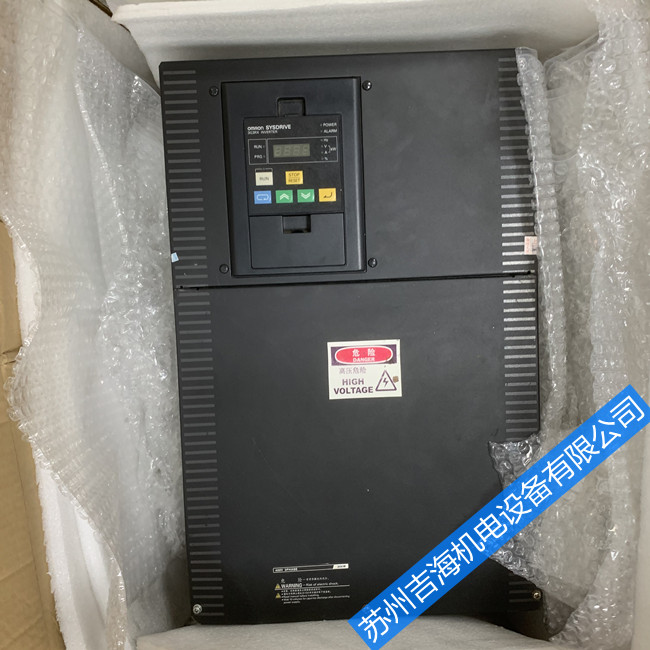

歐姆龍變頻器過溫報警維修-免費檢測

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2022-10-18

歐姆龍變頻器維修過溫報警故障原因分析：

歐姆龍變頻器屬P407類，查看內部結構圖和線路圖，可知，在歐姆龍內部共有3套測溫線路：

第1套測溫線路在后散熱板上：通過控制系統發出指令，控制前后冷卻風機的轉速（快、慢、停）以及過溫報警。測溫電阻的阻值應為787歐到10千歐。報警后P615顯示值應在90度到95度之間。

第2套測溫線路在INTERFACE卡上：測溫元件為47K歐測溫電阻。當柜內測溫點在60度到65度時，控制系統發出指令過溫報警。此時，前后冷卻風機將高速運轉。報警后P615顯示值應在110度到130度之間。當后散熱板溫度低于30度時，前后冷卻風機將停止運行。

第3套測溫線路在IGBT組件上：測溫元件用來檢測IGBT的溫度，當溫度超過極限溫度時，控制系統將發出過溫報警。



歐姆龍變頻器過溫報警維修現場實地檢查：

1.使用FLUKE87V萬用表和FLUKE62紅外溫度計測得環境 溫度為20度，前上方進風口溫度為21度，柜內溫度約37度，前下方出口溫度為24度。用煙霧法測試：發現上進風口吸煙力不足，此時LCP顯示溫度為41度；

2.檢查進風口濾網，有灰塵但不會引起風道堵塞。檢查下 出口濾網和風機，發現特別臟，灰塵已幾乎堵塞了出風口。

3. 檢查前風機電壓和電流，一切正常，風機運轉也正常。 但變頻器柜底盤進線孔太大，7個進線孔的漏風量已大大超過了變頻器所容許的漏風量，直接將風機的出風和底部的漏風短路并導致底部的灰塵吸入。

4. 為排除先前提出的，可能由于外部環境和電網等干擾引 起過溫報警，在現場將進風口和出風口人為部分堵住，可以發現柜內檢測到的溫度在20分鐘內上升到了50多度而LCP的顯示溫度仍然保持在41度。大約在1個小時后變頻器過溫報警。

綜上所述，可以肯定的結論是：過溫報警是由于柜 底板漏風量太大，引起底部漏風與出風短路引起柜內溫度過高，導致INTERFACE卡上的溫控系統動作的結果。

歐姆龍變頻器過溫報警現場解決方案：

用膠泥將柜底板進線孔封閉，清除進風口和出風口濾網上的灰塵。運行18個小時后，再次來到現場進行煙霧測試，得出以下結論：風道非常暢通，上進風口進風吸力很大，環境溫度22度，進風溫度21度，上進風內部溫度為24度；下出風溫度為37度。LCP顯示溫度為45度，變頻器運行正常。
