fanuccpu板不工作維修,顯示屏沒有任何顯示

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2022-10-17

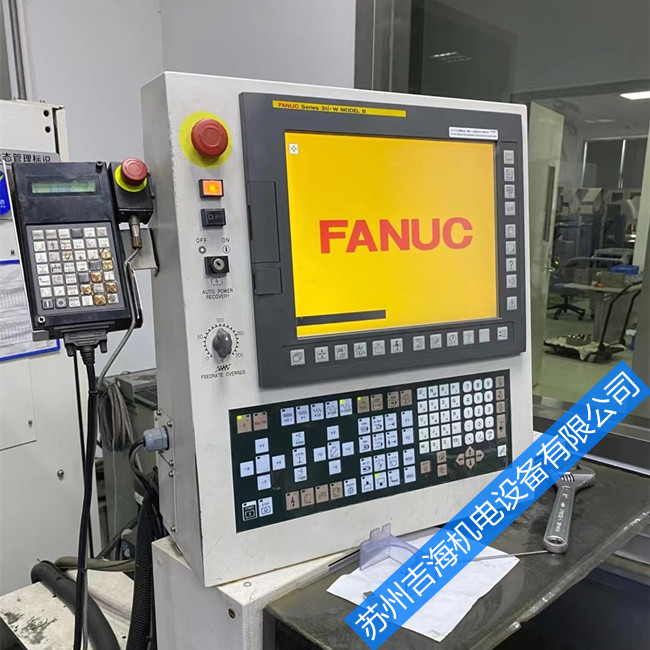

故障描述：發那科維修中心，收到客戶送修板fanuc主控板，反應fanuc主控板CPU不工作，顯示屏沒有任何顯示



解決過程：

1.顯示屏不顯示一般要不就是顯示屏故障，要不就是主板無信號輸入。我們一般的測量方法就是，測主板信號線輸出的信號，用示波器測波形，如果測得沒有波形，則可能就是主板故障，則按單片機系統故障的測量方法。如果有波形，顯示屏沒有任何顯示，則是顯示屏損壞，更換顯示屏。

2.客戶在送板之前已經用好的顯示屏替換過，確定了顯示屏工作正常，是主控板的問題。

3.主控板要正常工作，必須滿足單片機工作的三個必須條件，電源電路工作正常，復位信號正常，晶振起振。

4.經逐步測量，發現該fanuc主控板，有兩個四腳的有源晶振，通電后，其中一晶振4腳對2腳有5V電壓，但fanuc主控板是3腳對2腳也是5V電壓，正常應該是輸出電壓2.5V附近，用示波器再測試的時候，完全沒有波形輸出，而另外一個晶振輸出正常。于是斷定這個晶振損壞，更換后，測量電壓波形都正常。
