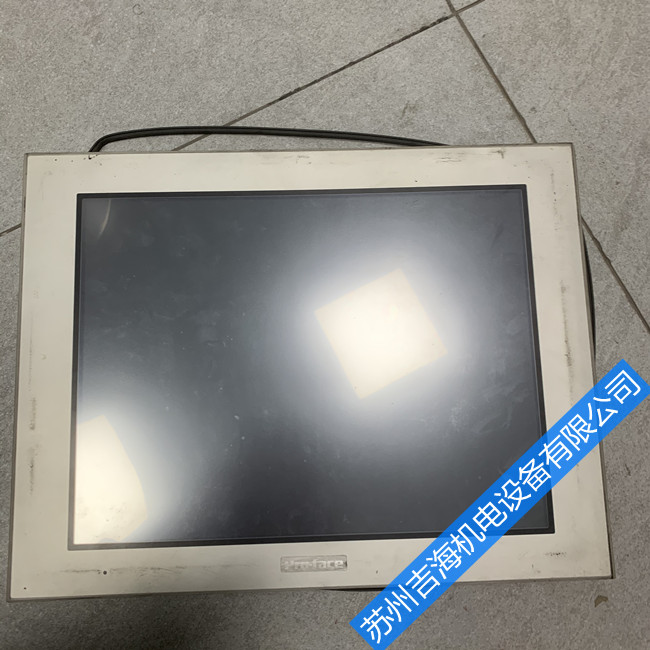

Pro-face普洛菲斯觸摸屏維修PFXSP5700TPD工控機無顯示維修

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2022-10-14

普洛菲斯觸摸屏維修故障；

       故障：無顯示、黑屏、死屏

　　原因：逆變器燒壞，主板故障，屏壞，背光燈不亮主板逆變器故障，逆變器受保護引起上電黑屏，大電流燒損，電源故障。

　　解決方法：聯系廠家返廠維修，BVS永興盛客服一直在線，可幫助客戶進行返廠操作或者寄主板給你自行修理(會修理)。



　　故障：觸摸不靈，觸摸失靈，出現白屏

　　原因：觸摸面板故障

　　解決方法：返廠重修



　　故障：通訊故障，通訊時有時無

　　原因：通訊電纜接觸不良造成通訊不良

　　解決方法：檢查線路，重新插拔，無法解決后返廠換線



　　故障：觸摸無反應，觸控正常，主板程序無反應

　　原因：主板故障

　　解決方法：更換主板，返廠



　　故障：觸摸不良，操作靈敏度不夠

　　原因：觸摸電阻異常，銀漿線電阻無窮大，客戶程序問題

　　解決方法：更換觸摸面板





普洛菲斯工控機無顯示維修；

維修分析


①開關電源提供24V直流電源

②DC→DC模塊將24V電壓轉換為12V供給主板工作（測量其輸出電壓端無12V電壓輸出，暫時判定故障點）


③因DC-DC無法提供主板啟動電源，使用直流電源輸出12V電壓供給主板，主板能夠正常啟動，但無畫面顯示

④而顯示屏供電是靠高壓板驅動的，測量發現高壓板有輸入電壓，沒有輸出，故高壓板損壞（排查保險斷路）


⑤臨時供電12V點亮顯示屏并進入系統，但不能觸摸指令，因此觸摸屏亦損壞


⑥D(zhuǎn)C-DC檢查發現保險燒了，預估功率元件損壞，進一步測量MOS管R422壞，更換R422測量二極阻值（4個MOS管，其中1個異常，再次排查與之對應的0貼片電阻斷路）





      開機后主板能正常工作，BIOS檢測到鍵盤部分，報告鍵盤出錯?

　　首先看是否鍵盤鎖鎖定，解除鍵盤鎖。如果不是，檢測主板同底板的連線及鍵盤、鼠標是否連接正確。

　　二、開機后其他部分工作正常，軟驅的讀盤燈一直常亮軟驅不能使用?

　　應是軟驅數據線接反。

　　三、用7162主板時，鼠標、鍵盤均不能使用?

　　查小辮子，看是否為7162專用，如果不是，請將鍵盤、鼠標反接使用。

　　四、工控機裝硬盤以前可以啟動，安裝硬盤后發現不能啟動?

　　請首先檢查硬盤數據線是否接反。

　　五、加電后底板上的電源指示燈，亮一下就滅了，無法加電?

　　首先看是否機箱內有螺絲等異物，導致短路。其次察看有關電源線是否接反，導致對地短路。再次利用替換法，更換電源，看是否電源的問題，更換地板看是否地板的問題。
