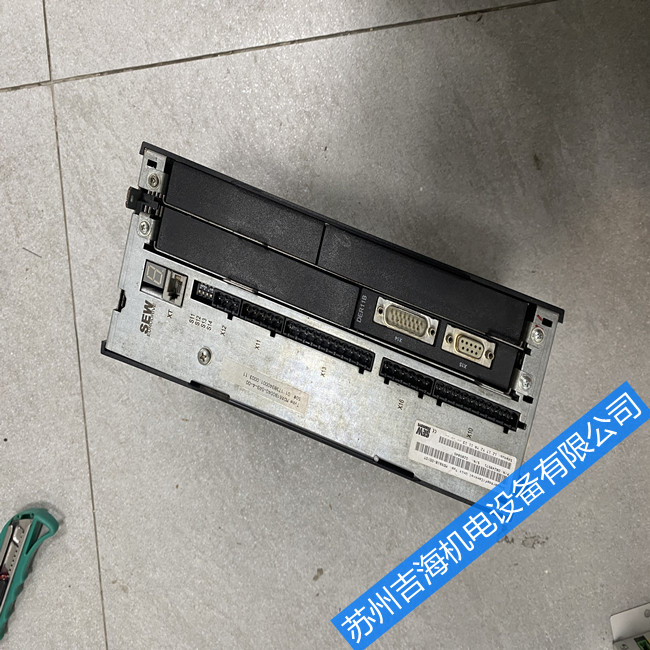

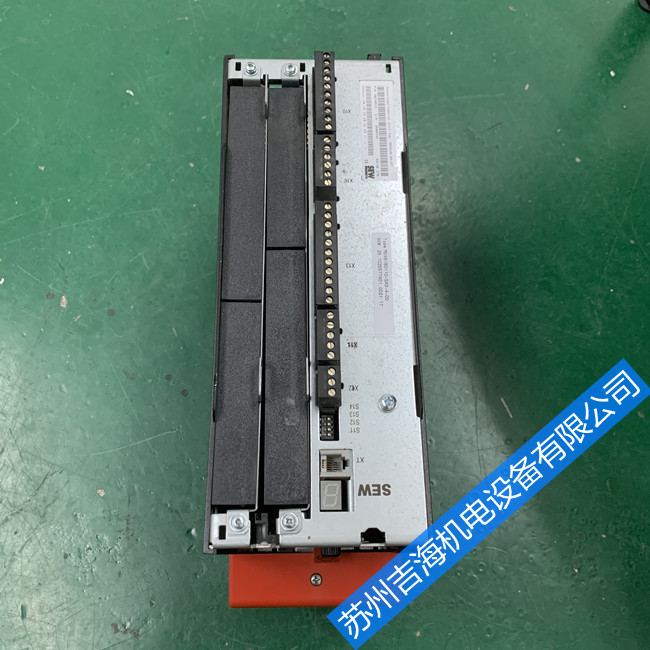

SEW變頻器MDX61B0075-5A3-4-0T報警14編碼器故障維修

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-9-27

樂山市sew變頻器常見故障維修：無顯示、缺相(LF)、過流（OC）、過壓(OV)、欠壓(LV)(UV)、過熱(OH)、過載(OL)、接地(GF)、負載短路（SC）參數錯誤、有顯示無輸出、

SEW變頻器維修報警的代碼。

故障代碼故障名稱已發變頻器故障原因

01 過電流 1.輸出電路短路；2.電機過大；
3.控制器輸出側故障；

03 接地故障 1.外電路接地；2.在控制器內；
3.在電機內；

07 制動斬波器故障 1.再生功率過大；2.制動電阻電路故障；
3.制動電阻選型過大；4.制動斬波器故障；

08 速度監控故障 1.因?yàn)闄C(jī)械過載或電源相故障（VFC開環控制）；2.編碼器連接錯誤或相序錯誤；

09 初始化故障 1.控制器初始化沒有設定或錯誤

10 IPOS-故障 1.IPOS程序中不正確的指令；2.不正確的調用；

11 控制器過熱控制器過熱

12 旋轉變壓器14位 14位計數器溢出

13 控制信號源故障 1.控制信號源無定義；2.控制信號源錯 誤定義；

14 編碼器故障 1.編碼器接線錯誤或屏蔽連接錯誤 2.編碼器故障

15 內部24V電源無內部24V電源

17---24 系統故障控制器電器元件受到外部干擾

25 EEPROM故障控制器內EEPROM故障

26 外部故障出現外部故障信號，二進制輸入（定義為外部故障）被激活

27 限位開關失靈 1.限位開關電纜；
2.限位開關安裝方向錯誤；

28 總線通訊中斷主機和從機之間在規定的時間內無數據交換

30 緊急時間溢出 1.控制器過載； 2.緊急停機斜率過��；

31 電機TF/TH觸發 1.電機過熱；2.電機TF/TH無連接或連接不正確；3.控制器和TF之間的電纜中斷； 4.X10：1和 X10：2的短接線中斷；5.對 于MDS控制器，X14:9和X14:5的短接線中斷；

32 IPOS-故障違背編程原則

33 轉速設定源故障設定源無設定或設置錯誤；

35 操作模式故障操作模式無設定或設置錯誤；

36 選件板故障 1.選件板安裝插槽錯誤；
2.設定源、控制源和操作模式禁止此種選件板；

37 系統看門狗故障系統軟件故障

38 系統軟件故障系統故障

39 參考運行故障 1.參考凸輪丟失；2.限位開關連接錯誤；
3.在參考運行時修改參考運行模式

41 選件看門狗故障系統軟件和選件板通訊故

42 位置偏置故障 1.編碼器極性連接錯誤；2.加速時間過 短；3.位置調節器P-增益過小；4.速度調節器P-增益過小；5.位置偏差設定值過��；6.給定轉速大于電機的額定轉速

43 RS-485通訊中斷控制器和PC之間通訊中斷

44 系統利用率故障系統利用率大于125%

45 初始化故障 1.功率單元內的EEPROM沒有正確的設 置；
2.選件板沒有正確的連接到系統總線上；

47 系統總線通訊中斷系統總線之間無數據交換

48 DRS-同步板硬件故障 1.主編碼器故障. 2.選件板DRS11A故障

轉載請注明出處：蘇州吉海 http://huati0532.cn/a/4470.htm
