維修項目

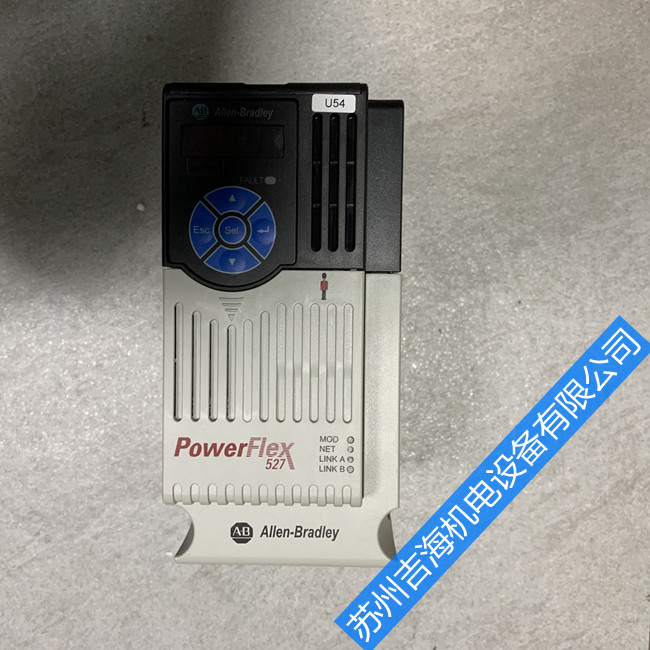

AB變頻器維修22B-E4P2N104故障F7電動機過載
發布者：zyp 來源：蘇州吉海機電設備有限公司 發布時間：2022-9-7
AB變頻器維修故障代碼
f2 輔助觸點輸入 輔助觸點輸入互鎖打開
F3 電源掉電 直流母線電壓低于額定值的85%
F4 欠電壓 直流母線電壓跌到最小值以下
F5 過電壓 直流母線電壓超過最大值
F6 電動機堵轉 變頻器不能使電動機加速
F7 電動機過載 內部電子開關過載跳閘
F8 散熱器溫度過高故障 崗?fù)ど崞鳒囟瘸^預定值
F63 軟件過電流 超過了A098中編程設定的電流值
合肥ab變頻器維修故障代碼
F12 硬件過電流 變頻器輸出電流已超出硬件電流限制值
F13 接地故障 檢測到變頻器至少有一個輸出端對大地短路
F33 自動重啟動次數 在A092所設定的嘗試次數內，變頻器不能成功地清除故障并恢復運行。
F38 U相接地 檢測到在變頻器與電動機之間有一相發生對地故障
F39 V相接地 同F(xiàn)38
F40 W相接地 同F(xiàn)38
F41 UV兩相短路 檢測到兩個輸出端之間過電流
F42 UW兩相短路 同F(xiàn)41
F43 VW兩相短路 同F(xiàn)41
F48 參數缺省值 變頻器收到命令將缺省值寫入到EEPROM
F64 變頻器過載 負載情況超過“150％變頻器額定值持續1分鐘或200％變頻器額定值持續3秒鐘”的限制。
F70 電源單元 在變頻器電源部分檢測到故障
F81 通信中斷 RS485（DSI）口停止通信
F100 參數校驗 儀表板上讀到的校驗值與計算值不匹配
F122 I/O端子排故障 在變頻器的控制與I/O部分檢測到故障
1、供電電源電壓過低
2、400V 系列的限流電阻（R1）或保險絲燒斷
3、偵測線路故障
1、檢查電源電壓是否正常
2、更換限流電阻或保險絲
3、變頻器送修
OH 停 機 中變頻器過熱
1、偵測線路故障
2、周溫過熱或通風不良
1、變頻器送修
2、改善通風條件
OC_S 啟動瞬間過電流
1、電機繞組與外殼短路
2、電機接線與大地短路
3、晶體管模塊損壞
1、檢修電機
2、檢查配線
3、更換晶體管模塊
OC-A 加速時過電流
1、加速時間設定太短
2、使用電機容量超過變頻器容量
1、設定較長的加速時間
2、更換容量匹配的變頻器
3、檢修電機
4、檢查配線
5、提高失速防止準位
OC_C 定速中過電流
1、負載瞬間變化
2、電源瞬間變化
1、加大變頻器容量
2、重新執行自動參數量測功能（P_091=1）
3、若上述皆無效，則將定子電阻降低（P_081）
OC_d 減速時過電流
減速時間設定太短
1、設定較長的減速時間
2、提高失速防止準位
OV_C 運轉中/減速中電壓過高
1. 減速時間設定太短或負載慣性較大
2. 電源電壓變化過大
1、設定較長的減速時間
2、外加制動電阻或制動模塊
3、電源輸入側加裝電抗器
4.加大變頻器容量
OH_C 運轉中散熱片過熱
1、負載太大
2、周溫過熱或通風不良
1、檢查負載是否異常
2、加大變頻器容量
3、改善通風條件
OVSP 運轉中過速度
1、負載變動過大
2、向量模式中未接電機
1、加大變頻器容量
2、接上電機
LV-C 運轉中電壓過低
1、電源電壓過低
2、電源電壓變化過大
1、改善電源品質或調高P_102
2、設定較長加的速時間
3、電源輸入側加裝電抗器
4、加大變頻器容量
Err4 CPU 不合法中斷
外界雜訊干擾
排除雜訊干擾（如時常發生，請與臺安聯系）
OC 停 機 中過電流
1、偵測線路故障
2、電流偵測信號線連接不良
變頻器送修
OL1 電機過載
1、負載太大
2、P_112、P_087 設定不當
1、加大電機容量
2、依說明設定P_112、P_087
OL2 變頻器過載
負載太大
加大變頻器容量
OL3 過轉矩
1、負載太大
2、P_123、P_124 設定太小 1、加大變頻器容量
2、依需要設定P_123、P_124
STP0 零速停止中
P_052-P_054=15，端子信號導通，運轉指令有效，且設定頻率為0Hz時會發生
STP1 直接啟動失效
1、變頻器設定外部運轉（P_005=1），且直接啟動功能無效（P_103=XXX1）時，若電源投入時，運轉開關放在導通的位置，則變頻器無法啟動，此時閃爍STP1（請參考P_103 參數說明）
2、P_103=XXX0 時，可直接啟動
故障代碼 故障現象/類型 故障原因 解決對策
STP2 鍵盤緊急停止
1、變頻器設定外部運轉（P_005=1 ），且STOP 鍵設定有效（P_106=XXX0）時，若在運轉中，按下鍵盤上的STOP 鍵則變頻器依P_010 的設定方式停止，停止后閃爍STP2，必須將運轉開關先關斷再導通后，才會再啟動
2、變頻器在通訊中，且STOP 鍵設定有效（P_106=XXX0）時，若在運轉中，按下鍵盤上的STOP 鍵，則變頻器依P_010 設定方式停止，停止后閃爍STP2，此時PC 必須先送停止命令，再送運轉命令給變頻器，變頻器才會再啟動
3、P_106=XXX1 時，STOP 鍵無緊急停止功能
E.S. 外部緊急停止
外部緊急停止信號經由多功能輸入端子輸入時，變頻器減速停止，停止后閃爍E.S.
b.b. 外部遮斷
外部遮斷信號經由多功能輸入端子輸入時，變頻器會立刻停止輸出，并閃爍b.b.
ATER 自動參數量測失敗
1、電機銘牌輸入錯誤，造成自動參數量測失敗
2、執行電機參數自動測量過程中緊急 停 機
PDER PID 反饋斷線
PID回饋信號線路故障檢出
PDER PID 反饋斷線
PID回饋信號線路故障檢出
ECER ECER
PG回饋信號線路故障檢出
Err 8 AV2 變位檢知
變位檢知動作
LOC 參數、頻率轉向已鎖定
1、P_008=XXX1/XX1X 時，企圖修改頻率/參數
2、于P_007=X1XX 下：（1）企圖反轉（2）將段數（過程控制時）設定為反轉（參P_131~P_133 說明）
1、P_008 設為XXX0 或XX0X
2、P_007 設為X0XX
Err1 按鍵操作方式錯誤
1.P_006>1 或段速運轉時，按▲或▼鍵
2.運轉中企圖修改運轉中不可修改的參數（參考參數一覽）
1、P_006=0 時，才可由▲或▼鍵修改頻率
2、 停 機 后才修改
Err2 參數設定錯誤
1.P_032 在P_113 ±P_116 或P_114 ±P_116 或P_115 ±P_116 的范圍
2.P_031≦P_032
3.執行電機參數自動測量時條件設定錯誤（如：P_002 未設定為1、P_005及P_006 未設定為0）
1. 修改 P_113~P_116 或P_032
2. P_031>P_032
3. 執行電機參數自動測量時， P_002 設定為1
P_005 及P_006 設定為0
Err5 通訊中，修改參數無效
1、通訊中下禁止控制命令
2、通訊中修改P_192 或P_193
1、通訊前必須先下致能命令
2、通訊前，先設定好參數
Err6 通訊失敗
1.接線錯誤
2.通訊參數設定錯誤
3.和校驗錯誤
4.通訊格式錯誤
1.檢查硬件及配線
2.檢查P_192 或 P_193
3.使用RS485 通訊時，JP4 上跳線要插著
4.使用RS232 通訊時，JP4 上跳線要拔掉
5.把CON12 的1，2 腳短接把P_190 改為0
Err7 參數設定錯誤
1、企圖修改P_000 或P_194~P_249
2、電壓、電流偵測線路異常
Reset 變頻器如仍故障變頻器送修
