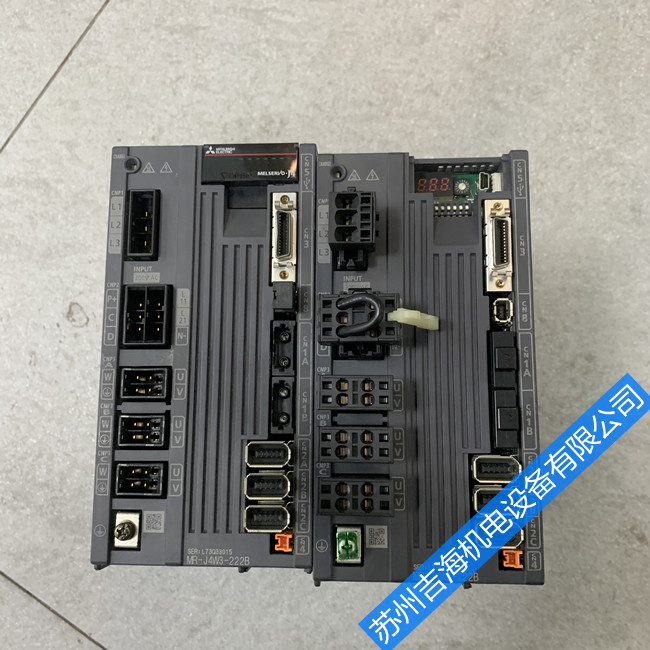

三菱伺服驅動器維修MR-J4W2-77B過電流故障維修

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-8-22

三菱伺服驅動器維修常見故障：

1 伺服放大器的常見故障形式及處理措施

1.1 參數設置類故障。伺服放大器的使用過程中，伺服放大器的參數設置非常重要，如參數設置不正確，會導致控制效果不好，乃至伺服系統不能正常運轉。一般關于新購設備或許控制環境發生改變的狀況下，電機運轉出現振蕩、過壓過流報警等反常狀況時，首要需求考慮參數設置不匹配的狀況。

所以在遇到伺服放大器報警時，首要需求了解這是否是一個新購設備，然后了解在故障發生前是否存在更換了伺服電機、改變了機械傳動組織或許驅動負載等狀況，如果存在這種狀況，則會導致伺服放大器驅動功率不同，需求根據實際狀況對相應的參數進行重新設置。

1.2 過電壓故障。伺服放大器的過電壓指的是直流母線的電壓過高。正常狀況下，伺服放大器的直流電是三相全波整流后的平均值。三菱MR-J2S-200A伺服放大器選用的是220V三相交流電源輸入，則整流后的直流電壓為300V左右，當直流電壓到達400V以上會導致伺服放大器過電壓維護動作而引發報警。一般有兩種狀況能夠?qū)е麓斯收希旱?是電源輸入電壓過高，第2就是再生制動提高了直流母線電壓。關于第二種狀況報警一般發生在停機時，在停機過程中，伺服放大器的輸出頻率根據停機時間等參數設置狀況按線性下降。此刻伺服電機處于發電狀況，機械能轉化為電能，并被伺服放大器直流側的濾波電容吸收，當這種能量足夠大時，就會發生所謂的“泵升現象”，從而導致直流側的電壓會超越設定的zui大電壓值而引發報警。

所以遇到此狀況一是要查看電源輸入電壓是否正常；二是要確認伺服放大器停機時間是否設置過短，可測驗加長停機時間；三是要查看再生制動電阻是否阻值過小或許出現故障。

1.3 欠電壓故障。伺服放大器的欠電壓指的是直流母線的電壓過低。此報警多由兩種狀況引發，一是三相電源輸入有問題，如電源電壓過低或許三相電源缺相會導致直流電壓過低；二是整流電路故障導致直流電壓過低。

所以遇到此狀況一是查看電源輸入電壓是否正常；二是測量伺服放大器的整流模塊是否存在反常。

1.4 過電流故障。伺服放大器的輸出電流超越了答應電流值就會引發過電流報警。此報警通常由三種狀況引起，一是U、V、W三相輸出端接線故障，如三相間存在相間短路或許某相存在對地短路；二是IPM功率模塊故障，如逆變模塊故障或許電流傳感器故障等。

所以遇到此狀況首要可將U、V、W三相的外部接線斷開，再接通電源看報警是否持續存在。如報警消失則說明故障在外部接線部分，可進一步確認是相間短路仍是三相對地短路。如報警持續存在，則可說明可能是IPM功率模塊故障。三菱伺服代理商

三菱伺服驅動器過電流維修常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；

三菱伺服驅動器維修常見型號：

三菱MR-J2S-70CP MR-J2S-100CP MR-J2S-200CP MR-J2S-350CP MR-J2S-500CP MR-J2S-700CPMR-J2S-10B MR-J2S-20B MR-J2S-40B MR-J2S-60B MR-J2S-70B MR-J2S-100B MR-J2S-200B MR-J2S-350B型號等。

三菱常見的故障有AL-10、 AL-20 、 AL-24 、 AL-33 、AL-30、 AL-32 、 AL-37 、AL-51 、E9、無顯示、無輸出、抖動等。出項上述故障可以咨詢重慶博杰電氣技術有限公司，該公司專業維修進口伺服驅動器等自動化控制系統設備，公司搭建三菱各系列測試平臺，可以時間幫你解決設備故障。

MR-J2S-A伺服放大器:

MR-J2S-10A,MR-J2S-20A,MR-J2S-40A,MR-J2S-60A,MR-J2S-70A,MR-J2S-100A,MR-J2S-200A,MR-J2S-350A,MR-J2S-500A,MR-J2S-700A,MR-J2S-10A1,MR-J2S-20A1,MR-J2S-40A1

MR-J2S-B伺服放大器:

MR-J2S-10B,MR-J2S-20B,MR-J2S-40B,MR-J2S-60B,MR-J2S-70B,MR-J2S-100B,MR-J2S-200B,MR-J2S-350B,MR-J2S-500B,MR-J2S-700B,MR-J2S-500B,MR-J2S-700B

MR-J3-B伺服放大器:

MR-J3-10B,MR-J3-20B,MR-J3-40B,MR-J3-10B1,MR-J3-20B1,MR-J3-40B1,MR-J3-60B,MR-J3-70,MR-J3-100B,MR-J3-200B,MR-J3-350B,MR-J3-500B,MR-J3-700B

MR-E-A伺服放大器:

MR-E-10A,MR-E-20A,MR-E-40A,MR-E-70A,MR-E-100A,MR-E-200A

MR-H伺服驅動系統:

MR-H10AN,MR-H20AN,MR-H40AN,MR-H60AN,MR-H100AN,MR-H020AN,MR-H350AN,MR-H500AN,MR-H700AN,MR-H11K,MR-H15K,MR-H22KMR-J2S-11KB,MR-J2S-15KB,MR-J2S-22KB,MR-J2S-30KB,MR-J2S-37KB,MR-J2S-30KB4MR-J2S-37KB4,MR-J2S-45KB4,MR-J2S-55KB4
