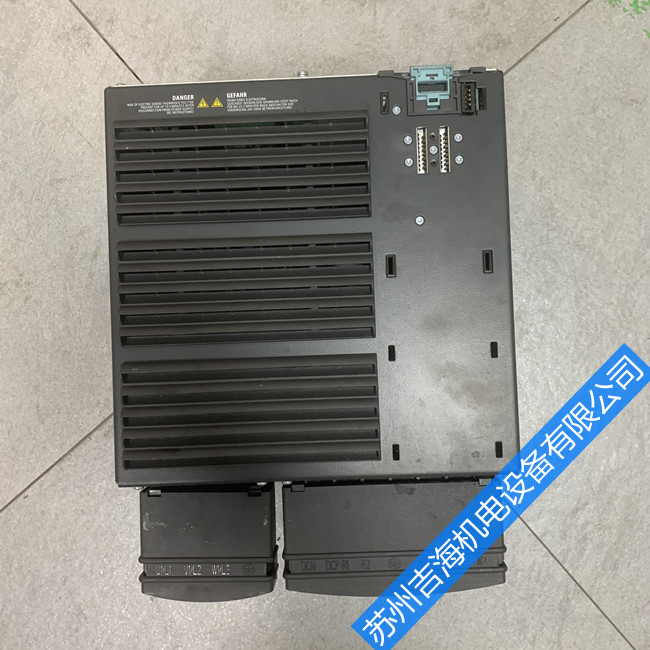

西門子直流變頻器DCM報F30074故障代碼維修

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2022-7-28

西門子直流變頻器維修DCM故障代碼F30074原因處理方法

F30074 (A)控制單元和功率模塊之間的通訊出現故障
信號重要性： %1
驅動體 : DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S
反應： 無
應答： 立即
原因： 控制單元 CU 和功率模塊 PM 之間無法通過接口通訊�？赡苁前纬隽� CU 或插入錯誤的 CU。
故障值（r0949, 十六進制）：
0 十六進制:
在功率模塊運行時拔出了控制單元。
1 十六進制:
雖然激活了無編碼器的安全運動監控，在功率模塊運行時仍拔出了控制單元。 該操作非法。在功率模塊運行時重新
插入控制單元，也無法恢復通訊。
20A 十六進制:
插入的控制單元和功率模塊具有不同的編碼。
20B 十六進制:
插入的控制單元和功率模塊具有相同的編碼，但是序列號卻不同。
601 十六進制:
控制單元插入的功率模塊不支持它的功率等級（裝機裝柜型設備）。
處理： 將控制單元 CU 或控制單元適配器(CUAxx)再次插入原先的功率模塊上，然后繼續運行。必要時，可以在給 CU 或
CUA 上重新上電。
在…時的反應 A:無
在…時應答 A:無

使用變頻器或伺服驅動器總會遇到些問題，
其常見的故障都可以通過對應手冊查詢得到處理的方法

最直接的方法就是咨詢廠家的技術支持，電話可從網絡或手冊獲得；

故障和報警的屬性
● 故障
–  表示為 Fxxxxx。
–  會導致故障響應。
–  在消除原因后必須應答。
–  通過控制單元和 LED RDY 顯示狀態。
–  通過 PROFIBUS 狀態信號 ZSW1.3（故障生效）顯示狀態。
–  記錄在故障緩沖器中。
● 報警
–  表示為 Axxxxx。
–  對變頻器不產生進一步影響。
–  在消除原因后報警會自動復位， 不需要應答。
–  通過 PROFIBUS 狀態信號 ZSW1.7（報警生效）顯示狀態。
–  記錄在報警緩沖器中。
● 故障和報警的常規屬性
–  可設置（例如：將故障改為報警或修改其故障響應）
–  可觸發所選信息。
–  可由外部信號觸發。
–  包含組件號，以指出發生故障的 SINAMICS 組件
–  包含信息的診斷信息

故障應答
在故障和報警列表中指出了如何在消除故障原因后應答故障。
1. 通過重新上電（POWER ON）來應答故障
–  關閉/再次接通（POWER ON）變頻器
2. 通過“立即”設置信號來應答故障
–  通過 PROFIBUS 控制信號應答
STW1.7 (復位故障存儲器): 0/1 上升沿
設置 STW1.0 (ON/OFF1) = “0”和“1”
–  通過外部輸入信號應答
設置BI以及與數字輸入的互聯
將 p2103 設為所需信號源
將 p2104 設為所需信號源
將 p2105 設為所需信號源
涉及控制單元的所有驅動對象(DO)
將 p2102 設為所需信號源
3. 通過封鎖脈沖來應答故障
–  故障只能在脈沖封鎖狀態下(r0899.11 = 0) 被應答。
–  應答方式同“立即”應答。


說明
只有在您應答了所有現有故障后，變頻器才能繼續運行。
