力士樂伺服驅動器維修故障代碼
發布者:zyp 來源:蘇州吉海機電設備有限公司 發布時間:2022-3-17
REXROTH力士樂伺服驅動器維修系列:、、DKC系列、DDS系列、DKS系列;TVD系列、TDA系列、TDM系列;IndraDrive c 緊湊式驅動器 HCS01/2/3系列 ;IndraDrive M 模塊式逆變器 HMS01 HMD01等
TDM系列故障:BS燈亮(無顯示屏系列),TS燈亮等
TDA系列故障(有液晶屏的)工作一會紅燈亮,液晶屏無顯示,報FEEDBACK,報MOTORVERTEMPERATURE等
DDS系列故障(數碼管顯示報警),無顯示,顯示60,顯示61等故障,
DKC系列故障:電機抖動,報F026,F(xiàn)229,F262,F860,C212等,
DKS系列故障:顯示61,無顯示,H1燈不亮,顯示25,顯示67等
RAC系列故障:報FEEDBACK,NO24V,PHASE,S-CIRCUIT等
HC系列故障:報F2077,F8069,F(xiàn)8070等
TDV系列故障:H1B燈不亮,H2B燈不亮,H1A燈不亮等等
HVE系列故障:無顯示,顯示82,顯示25等
。褐甘緹舨涣,紅燈亮
BOSCH DM系列故障:顯示30,顯示20,顯示60等
力士樂伺服驅動器維修故障代碼
F224 超過最大制動時間
錯誤原因:
當驅動器運行時,減速時間就受到監控。
如果超過最大減速時間(參數P-0-0126,最大制動時間),驅動
器即被在無阻尼的條件下停止,并產生錯誤F225 錯誤。
排除措施:
1) 延長 P-0-0126,最大制動時間;
2) 增大制動器錯誤反應斜坡;
3) 更改參數 P-0-1203、P-0-1201 或P-0-1211 和P-0-1213。
4) 減小外部慣性矩;
5) 增大轉矩極限值。
另見功能說明:“電機制動器”。
F226 電源部分欠電壓
直流電機總線電壓值由驅動控制器監控。如果直流總線電壓降
至最小閾值以下,驅動器就按設定的錯誤反應單獨關機。
錯誤原因:
1) 在未關閉驅動器(RF)的情況下電源就已切斷。
2) 電源中有干擾。
排除措施:
1) 檢查所連接的控制中與驅動器啟動相關的邏輯圖
2) 檢查電源
另見功能說明:“驅動器啟用”。

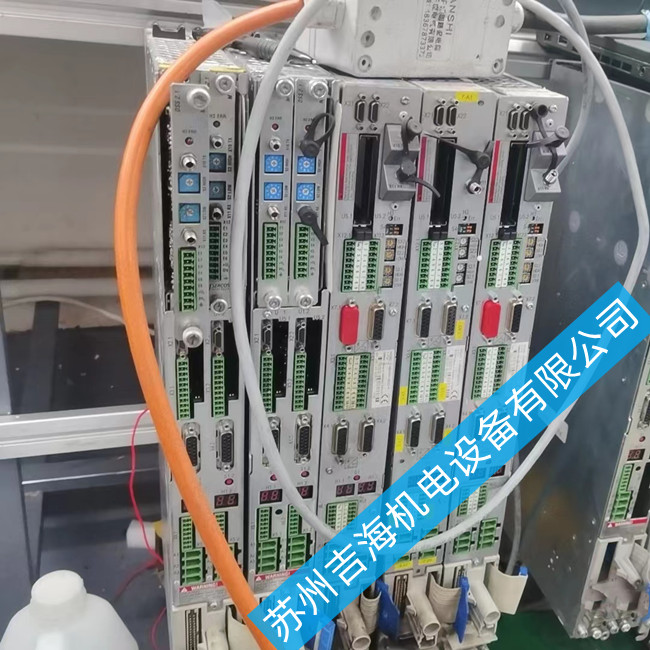

F224,F226,F228力士樂伺服驅動器故障修復,超過最大制動時間,電源部分欠電壓,過大偏差
F228 過大偏差
當位置環路閉合后,驅動器監控其是否能夠遵守規定的指令值
運行。通過計算驅動器中的模型位置數值并將此數值與實際反
饋數值比較。如果理論和實際位置值之差超過參數S-0-0159,
即驅動器明顯地不能遵守給定的指令值。就會產生錯誤。
錯誤原因:
1) 超過了驅動器加速能力。
2) 坐標軸受阻。
3) 驅動器參數中設定了不正確的參數值。
4) S-0-0159 參數值不正確。
SGP20 版本診斷信息 E 和診斷信息F 的說明 4–8
DOK-DRIVE*-SGP-20VRS**-WA01-EN-P DCA 編譯
排除措施:
參考方法1: 檢查參數 S-0-0092,將其設定為應用的最大允許
值。減小控制器的規定加速值(見控制器手冊)。
參考方法 2:檢查機械系統,消除坐標軸阻塞情況。
參考方法 3:檢查驅動器參數(控制回路調整)。
參考方法 4:正確設定參數值S-0-0159。
F224,F226,F228力士樂伺服驅動器故障快修搶修,超過最大制動時間,電源部分欠電壓,過大偏差
