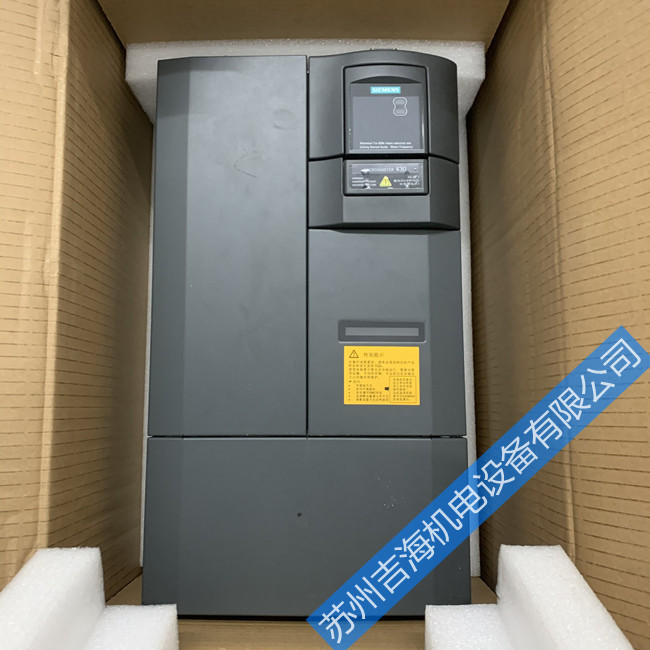

西門子變頻器維修常見故障原因及故障代碼說明

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2022-1-24

西門子變頻器維修常見故障原因及故障代碼說明

西門子變頻器常見故障原因

1 故障信息

發生故障時，變頻器斷電，并在顯示屏上出現1個故障碼。
說明
為使故障碼復位，可以采用以下3種方法中的1種：
1. 使變頻器斷電、再重新通電。
2. 按BOP或AOP上的 鍵。
3. 通過數字輸入3（缺省設置）。
故障信息按其故障碼序號（例如，F(xiàn)0003 = 3）存儲在參數r0947中。相關的故障值可在參數r0949中查到。如果某個故障沒有故障值，則輸入值為0。而且，可以讀出故障出現的時間（r0948）和存儲在參數r0947中的故障信息數量（P0952）。
F0001 OverCurrent – 過電流 OFF2
原因
電動機功率（P0307）與變頻器功率（r0206）不匹配
• 電動機引線短路。
• 接地故障。
診斷和應采取的措施
檢查以下各項：
• 電動機功率（P0307）必須與變頻器功率（r0206）相匹配。
• 電纜長度不得超過允許限度。
• 電動機電纜和電動機不得有短路或接地故障。
• 電動機參數必須與實際使用的電動機相匹配。
• 定子電阻值（P0350）必須正確。
• 電動機旋轉不得受阻礙，電動機不得過載。
• 增大斜坡時間。
• 減小提升數值。

F0002 OverVoltage – 過電壓 OFF2
原因：
直流中間回路電壓（r0026）超過脫扣電平（P2172）。
說明：
如果供電電源電壓過高或者電動機處于再生制動方式，則可能會引起過電壓。在快速斜坡下降或者電動機由一個大慣量負載帶動旋轉時，就可能會引起再生制動方式。
診斷和應采取的措施
檢查以下各項：
• 電源電壓（P0210）必須在銘牌標明的允許范圍內。
• 直流中間回路電壓調節器必須使能（P1240）并正確進行參數設置。
• 斜坡下降時間（P1121）必須與負載慣量相匹配。
• 所需的制動功率必須在規定的極限值范圍內。
說明 ：
慣量越高，所要求的斜坡時間越長；否則，就會施加制動電阻。

F0003 UnderVoltage – 欠電壓 OFF2
原因
• 供電電源發生故障。
• 出現超出規定極限值范圍的沖擊負載。
診斷和應采取的措施
檢查以下各項：
• 電源電壓（P0210）必須在銘牌標明的允許范圍內。
• 電源不允許出現短時故障或電壓降低。

F0004 Inverter Over Temperature – 變頻器過熱 OFF2
原因
• 通風不足。
• 環境溫度過高。
診斷和應采取的措施
檢查以下各項：
• 負載條件和工作循環必須合適。
• 在變頻器運行時風機必須正常運轉。
• 脈沖頻率（P1800）必須設定為缺省值。
• 環境溫度可能高于為變頻器規定的溫度。
對于MM440框架尺寸FX和GX而言，還有另外的含義：
• r0949 = 1：整流器過熱
• r0949 = 2：環境過熱
• r0949 = 3：EBOX過熱

F0005 Inverter I2t – 變頻器I2t OFF2
原因
• 變頻器過載。
• 工作循環要求過于苛刻。
• 電動機功率（P0307）超過變頻器功率容量（r0206）。
診斷和應采取的措施
檢查以下各項：
• 負載工作循環必須在規定的極限值范圍內。
• 電動機功率（P0307）必須與變頻器功率（r0206）相匹配。

F0011 Motor Over Temperature – 電動機過熱 OFF1
原因
電動機過載
診斷和應采取的措施
檢查以下各項：
• 負載工作循環必須正確。
• 電動機的標稱過熱（P0626 ~ P0628）必須正確。
• 電動機溫度報警閾值（P0604）必須匹配。



西門子變頻器維修故障代碼說明
f1  過電流
f2  過電壓
f3  欠電
f4  變頻器過熱
f5  變頻器i2過流t
f6  芯片溫度超過臨界值
f11  電機過熱
f12  變頻器溫度信號丟失
f20  直流波動過高
f35  超出嘗試再啟動次數
f41  電機數據識別故障
f51  參數eeprom故障
f52  變頻器軟件故障
f60  asic超時
f61  mmc / sd卡參數克隆失敗
f62  參數克隆內容無效
f63  參數克隆內容不兼容
f64  變頻器在啟動時嘗試自動克隆
f71  uss設定值故障
f72  uss / modbus設定值故障
f80  模擬量輸入輸入信號丟失
f85  外部故障
f100  看門狗復位
f101  堆棧溢出
f221  pid反饋信號低于最小值
f222  pid反饋信號高于最大值
f350  變頻器配置矢量故障
f395  接受更改測試/等待確認
f410  氣穴保護故障（流體流動傳感器故障或流體散熱不良）
f452  皮帶故障(輕載.變頻器日常檢查事項
