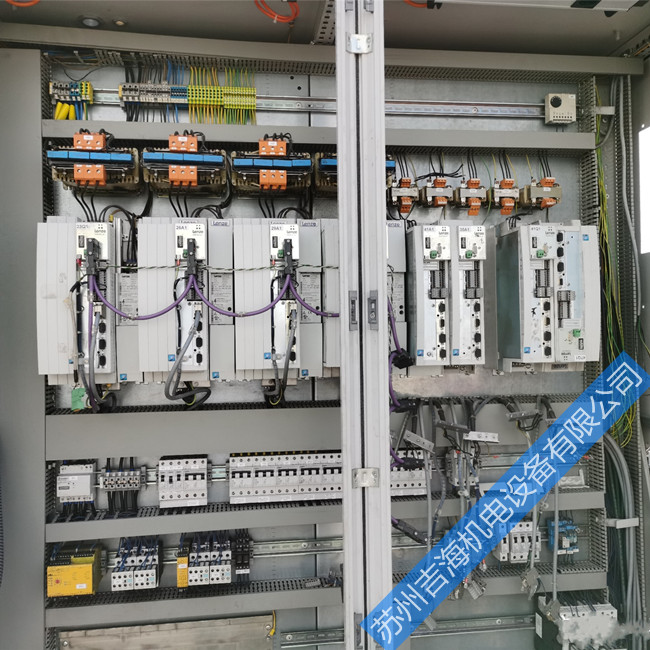

倫茨9300系列伺服維修故障代碼表

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-12-20

倫茨9300系列伺服維修，常見故障：上電無反應、上電燈不亮、過流、短路、接地、過載、過壓、欠壓、炸模塊、過溫，缺相、電機抖動等

倫茨9300系列伺服維修故障代碼表

　　優先顯示含義

　　1GLOBAL DRIVE INIT 鍵盤和控制器之間的初始化或通信錯誤

　　2XXX - TRIP 活動行程（C0168/ 1的內容）

　　3XXX - MESSAGE 活動消息（C0168/ 1的內容）

　　4 特別控制器狀態：

　　Specialcontroller states: 接通禁止

　　5 控制器源禁止（C0004的價值是在同一時間顯示）：

　　STP1 端子X5/28

　　STP3 鍵盤或LECOM A/B/LI

　　STP4InterBus-S or Profibus

　　STP5 系統總線（CAN）

　　STP6C0040

　　6 快速停止來源：

　　QSP-term-Ext 在輸入MCTRL-QSP的功能塊MCTRL的高信號

　�。ǔ鰪S設置應用于端子X5/E1和X5/E2的）

　　QSP-C0135 鍵盤或端子A/B/LI

　　QSP-AIFinter總線-S或ProFi系統總線

　　QSP-CAN 系統總線（CAN）

　　7XXX - WARNING 活躍的警告（C0168/1的內容）

　　8xxxx C0004的值

　　顯示錯誤原因解決辦法

　　--- 無錯誤--

　　CCr 系統故障強干擾對控制電纜檢查控制電纜

　　CCrSystem fault 在布線的接地或接地回路確保布線合理

　　CE0 通訊錯誤轉移過程中的控制指令通過自動化接口X1的錯誤在牢固的自動化模塊和插件，如果有必要，螺栓下來

　　CE1 通訊錯誤

　　過程數據輸入

　　對象CAN_IN_1

　　CAN_IN_1對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器增加監控時間，如果有必要根據C0357/ 1

　　CE2 通訊錯誤過程數據輸入

　　對象CAN_IN_2

　　CAN_IN_2 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器下

　　C0357/2，

　　如果有必要，增加監測的時間

　　CE3 通訊錯誤過程數據輸入

　　對象CAN_IN_3

　　CAN_IN_3 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器

　　如果有必要，增加監測下的C0357/3的時間

　　CE4 總線關閉狀態控制器已經收到太多的不正確的電報通過

　　系統總線X4總線斷開

　　檢查接線檢查總線終端（如有）

　　檢查屏幕上的電纜接觸

　　檢查PE連接檢查總線負載：

　　降低波特率（注意電纜長度）

　　EEr 外部故障(TRIP-Set) 一直TRIP集函數分配給一個數字輸入活性檢查外部編碼器

　　H05 內部錯誤聯系維修

　　H07 不正確的功率級控制器的初始化過程中，不正確的電源階段檢

　　測聯系維修

　　H10 傳感器故障：散熱器溫度散熱器溫度檢測傳感器指示未定義的值聯系維修

　　H11 室內傳感器故障溫度室內溫度檢測傳感器指示未定義值聯系維修

　　ID1 檢測電機故障測量的特征失敗電機太小檢查電機接線，或更換更大電機

　　ID2 電機識別故障無識別電機參數輸入連接的電機銘牌數據

　　LP1 電機缺相

　　載流電機相失敗檢查電機; 檢查電源模塊

　　電流限制設置過低一個更高的電流限制下C0599

　　這種監測是不適合：?同步伺服電機

　　?為旋轉磁場頻率 > 480赫茲

　　停用監測與C0597=3

　　LU 欠壓直流母線電壓是小于下C0173固定值檢查電源電壓檢查電源線

　　rMAX

　　過載(C0596) 負載過重檢查驅動器的尺寸

　　超過工廠的速度C0596）

　　轉矩不足增加轉矩限制

　　速度檢測錯誤。檢查編碼器的選擇（C0025）

　　OC1 短路過大的容性充電電流在電機電纜找檢出查電短機路數點據，檢查電纜使電機電纜較短

　　OC2 或具有較低的電容接地故障電纜對地漏電檢查電機，檢查電纜

　　OC3 過載加速和/或減速時間太短（C0012，C0013） 增加加速和減速時間

　　VP參數值低（C0075）檢查設置

　　OC5 過流過流的加速是經常和過長連續輸出電流超載檢查驅動器功率

　　OH 過熱環境溫度 > 40 ?C 或50 ?C 允許控制器更好的通風降溫，并確保

　　檢查控制柜中的環境溫度

　　OH

　　散熱器溫度高于所設定的值

　　在控制器

　　散熱器非常臟清潔散熱器

　　安裝位置不正確更改安裝位置

　　OH3

　　散熱器溫度

　　高于所設定的值

　　C0122

　　電機太熱，因為電流過大，或加速

　　過于頻繁和時間過長

　　檢查驅動器的規格

　　沒有PTC連接X7 or X8 連接PTC的或關掉監控(C0583=3)

　　環境溫度 > 40 ?Cor 50 ?C 允許控制器更好的通風降溫，并確保檢查控制柜中的環境溫度

　　OH4

　　散熱器溫度高于所設定的值

　　根據C0122

　　散熱器非常臟清潔散熱器

　　安裝位置不正確更改安裝位置

　　C0122設定值太低進入更高的價值

　　OH7

　　電機溫度高于所設定的值

　　根據C0121

　　電機太熱電流過大或加速過于頻繁和時間過長檢查驅動器的規格

　　沒有PTC連接X7 or X8 連接PTC的或關掉監控(C0584=3)

　　C0121設定值太低進入更高的價值

　　OH8 在端子的PTC的為T1，T2

　　表示發動機過熱

　　電機太熱電流過大，或加速過于頻繁和時間過長檢查驅動器的規格

　　端子T1，T2未分配連接PTC或恒溫器或關閉監控（C0585= 3）

　　OU 過壓過度制動能量（直流母線電壓高于

　　值集安德路r C0173)

　　使用制動單元或制動電源模塊和模塊或

　　反饋模塊

　　PEr 程序故障故障檢測程序發送數據控制器（軟盤）

　　PI 過壓保護檢測驅動器參數集不匹配正確設置叁數組

　　PR0PR1

　　PR2PR3

　　PR4

　　參數設置錯誤故障時，讀取的參數集

　　注意：出廠設置為自動加載

　　設置所需的參數，并保存在C0003。

　　電源電壓為，必須進行切換

　　Sd3 編碼器故障X9/8 電纜中斷

　　X9輸入密碼未分配

　　檢查電纜的開路輸入分配X9

　　引腳與5V或關閉監控（C0587= 3）

　　Sd5 主電流源缺陷當前X6/1, X6/2< 2 mA 檢查電纜開路檢查電源

　　Sd6 傳感器故障編碼器的電機溫度檢測在X7的X8的OT表示未定義

　　的值

　　檢查供電公司連接電纜

　　如果有必要關掉監測與C0594=3__
