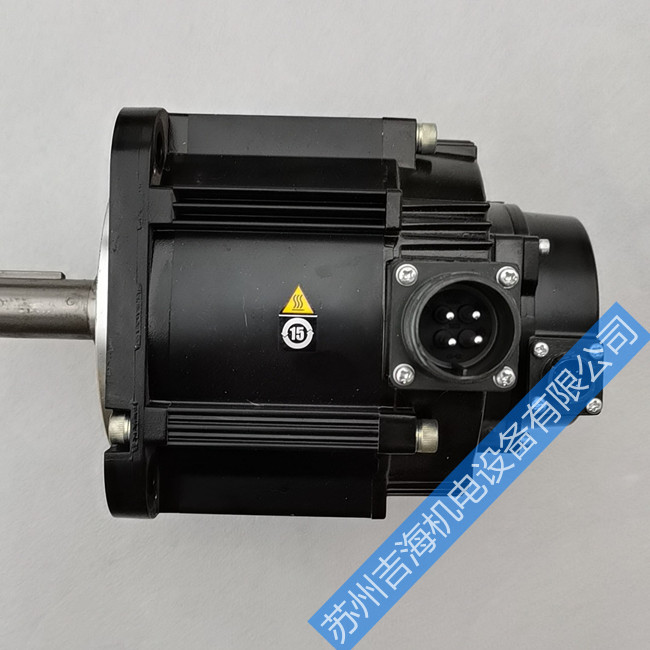

安川伺服電機故障維修方法

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-12-16

安川伺服電機故障維修方法

伺服電機編碼器相位與轉子磁極相位零點如何對齊的修復

1、增量式編碼器的相位對齊方式
帶換相信號的增量式編碼器的UVW電子換相信號的相位與轉子磁極相位，或曰電角度相位之間的對齊方法如下：
1）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
2）用示波器觀察編碼器的U相信號和Z信號；
3）調整編碼器轉軸與電機軸的相對位置；
4）一邊調整，一邊觀察編碼器U相信號跳變沿，和Z信號，直到Z信號穩定在高電平上（在此默認Z信號的常態為低電平），鎖定編碼器與電機的相對位置關系；
5）來回扭轉電機軸，撒手后，若電機軸每次自由回復到平衡位置時，Z信號都能穩定在高電平上，則對齊有效。
2、絕DUI式編碼器的相位對齊方式
絕DUI式編碼器的相位對齊對于單圈和多圈而言，差別不大，其實都是在一圈內對齊編碼器的檢測相位與電機電角度的相位。目前非常實用的方法是利用編碼器內部的EEPROM，存儲編碼器隨機安裝在電機軸上后實測的相位，具體方法如下：
1）將編碼器隨機安裝在電機上，即固結編碼器轉軸與電機軸，以及編碼器外殼與電機外殼；
2）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
3）用伺服驅動器讀取編碼器的單圈位置值，并存入編碼器內部記錄電機電角度初始相位的EEPROM中；
4）對齊過程結束。
儀器診斷，驗電筆
10、檢測高壓硅堆的好壞和極性
電筆串只二極管，正極接市電相線。手握硅堆任一端，觸壓電筆金屬夾。筆內氖管若發亮，手握硅堆負極端。
筆內氖管不發亮，手握硅堆正極端。手握硅堆端調換，正測反測細觀察。兩次氖管均發亮，高壓硅堆內短路。
兩次氖管都不亮，高壓硅堆內開路。
11、正確使用數顯感應測電筆
數顯感應測電筆，正確握法測檢法。食指按筆尾頂duan，拇指中指無名指，捏塑料桿中上部，拇指兼顧按電極。
數值顯示屏背光，朝向自己便觀察。拇指按直接測檢，觸及被測裸導體。按感應斷點測檢，觸及帶外皮導線。
區別相線中性線，查找相線斷芯點。
12、檢驗燈校驗照明安裝工程
照明工程竣工后，常用檢驗燈校驗。斷開所有燈開關，拔取相線熔體管。熔斷器上下樁頭，跨接大功率驗燈。
接通電源總開關，驗燈串聯電路里。線路正常燈不亮，燈亮必有短路處。排除故障再校驗，直至線路無短路。
校驗支路各盞燈，分別閉合燈開關。支路短路驗燈亮，斷線故障燈不亮。驗燈發出暗淡光，被驗燈亮則正常。
關燈校驗第二盞，同理同法校各燈。
13、檢驗燈校驗單相插座
單相二百二插座，常分兩孔和三孔。兩孔左中右為相，左中右相上為地。
單相二百二插座，跨接檢驗燈校驗。左中右相接驗燈，燈亮正常則正確。斷路故障燈不亮，接觸不良燈閃爍。
三孔插座加測試，右相上地?zé)粢擦�，左中上地�(zé)舨涣�，否則接線不正確。
14、百瓦檢驗燈校驗單相電能表
測校單相電能表，百瓦燈泡走一圈。常數去除三萬六，理論時間單位秒。
實測理論時間差，誤差百分之二好。實多理少走字少，實少理多走字多。
15、燈泡核相法檢查三相四線電能表接線
三相四線電能表，接線檢查核相法。兩盞檢驗燈串聯，兩引出線跨觸點：某元件電壓端子，該相電流電源線。
燈亮說明接錯線，電壓電流不同相。接線正確燈不亮，電壓電流是同相。
16、檢驗燈檢測單相電能表相線與中性線顛倒
國產單相電能表，一進一出式接線。驗燈兩條引出線，一個線頭先接地，另頭觸及表端子，右邊進線和出線。
接線正確燈不亮，燈亮相零線顛倒。
