三菱伺服驅動器報警故障處理常見故障及解決辦法

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-10-12

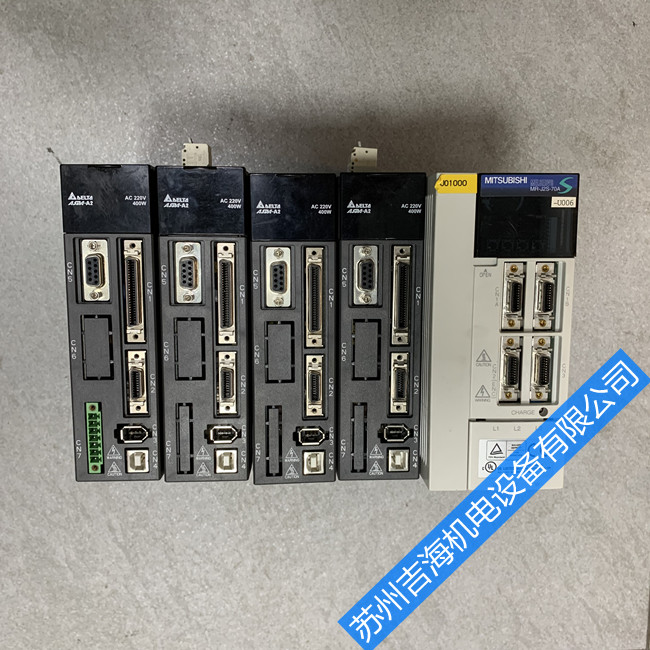

  菱伺服放大器維修，可修復三菱伺服放大器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、報錯等；

三菱伺服驅動器報警故障處理常見故障及解決辦法

一、使用三菱交流伺服系統主要由三個系列:

MR-ES、MR-J2S、MR-J3。 

二、通常故障情況可由伺服驅動器上顯示代碼來初步判斷，以下是幾種常見的故障及其排查方法: 

1、AL.E6 -表示伺服緊急停止。引起此故障的原因一般有兩個，一個是控制回路24V電源沒有接入，另一個是CN1口EMG和SG之間沒有接通。 

2、AL.37-參數異常。內部參數亂，操作人員誤設參數或者驅動器受外部干擾導致。一般參數恢復成出廠值即可解決。 

3、AL.16-編碼器故障。內部參數亂或編碼器線故障或電機編碼器故障。參數恢復出廠值或者更換線纜或者更換電機編碼器，若故障依舊，則驅動器底板損壞。 

4、AL.20-編碼器故障。電機編碼器故障或線纜斷線、接頭松動等導致。更換編碼器線或伺服電機編碼器。MR-J3系列發生此故障時，還有一種可能是驅動器CPU接地線燒斷導致。 

5、AL.30-再生制動異常。若剛通電就出現報警，則驅動器內部制動回路元件損壞。若在運行過程中出現，可檢查制動回路接線，必要時外配制動電阻。 

6、AL.50、AL.51-過載。 檢查輸出U、V、W三相相序接線是否正確，伺服電機三相線圈燒壞或接地故障。監控伺服電機負載率是否長時間超過100%，伺服響應參數設置過高，產生共振等原因。 

7、AL.E9-主回路斷開。檢查主回路電源是否接入，若正常則主模塊檢測回路故障，須更換驅動器或配件。 

8、AL.52-誤差過大。電機編碼器故障或驅動器輸出模塊回路元件損壞，通常油污較多的使用場合此故障較多。     

三、另外簡單判斷伺服電機故障方法:去掉電機所有接線后，轉動電機軸承，如能感覺到明顯的阻力，轉動時不順暢，則機身線圈燒壞，另外裝配聯軸器不當時很容易把編碼器敲壞，可搖動電機編碼器部分，若能聽到編碼器碎片的聲音，則編碼器被敲壞。

四、附上三菱伺服MR-J2S系列所有代碼 

伺服報警的代碼:

-- AL10 欠壓

-- AL12 存儲器異常

-- AL13 時鐘異常

-- AL15 存儲器異常2

-- AL16 編碼器異常1

-- AL17 電路異常2

-- AL19 存儲器異常3

-- AL1A 電機配合異常

-- AL20 編碼器異常2

-- AL24 電機接地故障

-- AL25 絕對位置丟失

-- AL30 再生制動異常

-- AL31 超速

-- AL32 過流

-- AL33 過壓

-- AL35 指令脈沖頻率異常

-- AL37 參數異常

-- AL45 主電路器件過熱

-- AL46 電機過熱

-- AL50 過載1

-- AL51 過載2

-- AL52 誤差過大

-- AL8A 串行通訊超時

-- AL8E 串行通訊異常

伺服警告代碼:

-- AL92 電池?cái)嗑�警告

-- AL96 原點設定錯誤警告

-- AL9F 電池警告

-- ALE0 再生制動電流過大警告

-- ALE1 過載警告

-- ALE3 絕對位置計數器警告

-- ALE5 ABS超時警告

-- ALE6 伺服電機異常停止

-- ALE9 主電路OFF警告

-- ALEA ABS伺服ON警告

相關鏈接:

1>安川伺服驅動器報警原因及處理措施

2>三菱各類伺服電機標準參數一覽表

3>常見伺服電機故障以及電機維修方法

4>山洋R系列伺服驅動器報警處理5>三相電機燒壞的12條原因

6>三相異步電動機繞組首尾端判別方法

7>2019年電工考試試題(附答案)

三菱伺服驅動器報警代碼及解決辦法

1、三菱伺服驅動器報警代碼AL31.1

故障分析:是電機超速報警。

原因分析:

1、輸入指令脈沖頻率過高;

2、加減速時間過小導致超調過大;

3、三菱伺服系統不穩定;

4、電子齒輪比太大;

5、三菱伺服編碼器出現故障;

對應處理辦法:

1、設定正確的脈沖頻率;

2、增大加減數時間常數;

3、重新設定增益;

4、設定正確的電子齒輪比;

5、更換三菱伺服編碼器或三菱伺服電機;

2、三菱伺服驅動器報警代碼ALE6.1

故障分析:是三菱伺服電機緊急停止了

原因分析:三菱伺服驅動器EMG和SG之間的線路斷開了

對應處理辦法:把EMG短接就好了

3、三菱伺服驅動器報警代碼AL52

故障分析:偏差計數器中的滯留脈沖超出了三菱伺服編碼器分辨率的能力乘以10

原因分析:

1、加減速時間常數的大小設置不合理;

2、轉矩限制值太小;

3、由于電源電壓下降，導致電機轉矩不足，伺服電機不能啟動;

4、位置環增益1太小;

5、由于外力伺服電機軸發生旋轉;

6、機械故障;

7、編碼器故障。

對應處理辦法:

1、設定正確的加減速時間常數(可參照三菱伺服電機用戶手冊);

2、增大轉矩限制值 ;

3、更換功率更大的三菱伺服電機;

4、將設定值調整至三菱伺服系統能夠正常運行的范疇;

5、增大轉矩限制值、減小負載或選擇輸出更大的三菱伺服電機

6、檢查運行模式后安裝限位開關

7、更換三菱伺服編碼器或三菱伺服電機

以上三種便是最為常見的三菱伺服驅動器報警代碼，希望大家看后能有所幫助，更多伺服電機報警代
