ABB直流調速器維修故障報警信息一覽表

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-8-31


ABB直流調速器維修故障報警信息一覽表
  ABB直流調速器故障；ABB直流調速器無法啟動維修，ABB調速器三相不平衡維修，ABB直流調速器無輸出維修，ABB直流調速器開機無顯示維修，ABB直流調速器啟動無勵磁電壓維修，ABB直流調速器上電跳閘維修，ABB直流調速器通電燒可控硅維修，ABB直流調速器運行模塊炸維修，ABB直流調速器速度不可控維修,ABB直流調速器主板故障維修，控制板壞維修，轉速不正常維修，開不了機維修，過流，過壓，過熱，速度不穩維修, 電機抖動，低速不穩，高速飛車，電機不轉等故障維修。

ABB直流調速器維修故障報警信息一覽表


故障信息

F501  501 AuxUnderVolt 輔助電源欠壓

F502  502 ArmOverCur 電樞過流

F503  503 ArmOverVolt 電樞過壓 (DC)

F504  504 ConvOverTemp 直流模塊過溫

F506  506 M1OverTemp 電機溫度測量值過高

F507  507 M1OverLoad 電機溫度模型計算值過載

F508  508 I/OBoardLoss 沒有找到 I/O板或 I/O板故障

F512  512 MainsLowVolt 主電源欠壓 (AC

F513  513 MainsOvrVolt 主電源過壓 (AC)

F514  514 MainsNotSync 主電源不同步 (AC)（缺相等）

F515  515 M1FexOverCur 勵磁過流

F517  517 ArmCurRipple 電樞電流波動（丟失脈沖

F522  522 SpeedFb 轉速反饋錯誤

F523  523 ExtFanAck 外部風機應答信號丟失

F524  524 MainContAck 主接觸器應答信號丟失

F525  525 TypeCode 類型編碼故障（設置錯誤

F526  526 ExternalDI 通過二進制輸入外部故障

F528  528 FieldBusCom 現場總線通訊丟失

F531  531 MotorStalled 電機堵轉

F532  532 MotOverSpeed 電機超速

F540  540 COM8Faulty SDCS-COM-8 故障

F541  541 M1FexLowCur 勵磁器欠電流

F543  543 COM8Com SDCS-COM-8 通訊故障

F546  546 LocalCmdLoss 本地命令丟失

F547  547 HwFailure 硬件故障：

F548  548 FwFailure 固件故障

F549  549 ParComp 參數兼容性錯誤

F550  550 ParMemRead 讀參數出錯

F551  551 AIRange 模擬輸入過低

F553  553 TachPolarity 測速機的極性錯誤

F554  554 TachoRange 模擬測速機的測速范圍出錯

F557  557 ReversalTime 超過換向時間未動作

F601  601 APFault1 用戶通過 AP 定義的故障

F602  602 APFault2 用戶通過 AP 定義的故障

F603  603 APFault3 用戶通過 AP 定義的故障

F604  604 APFault4 用戶通過 AP 定義的故障

F605  605 APFault5 用戶通過 AP 定義的故障



報警信息

A101  101 Off2ViaDI Off2（緊急停車 / 自由停車）由數字量輸入（起動禁止）保持

A102  102 Off3ViaDI Off3 (E-stop)由數字量輸入的急停信號

A103  103 DC BreakAck 直流斷路器應答信號丟失

A104  104 ConvOverTemp 直流模塊過溫

A105  105 DynBrakeAck 動態制動仍未確認

A106  106 M1OverTemp 電機溫度測量值過高

A107  107 M1OverLoad 電機溫度模型計算值過載

A111  111 MainsLowVolt 主電源欠壓 (AC)

A113  113 COM8Com SDCS-COM-8 通訊故障

A114  114 ArmCurDev 電樞電流偏差（或缺相）

A115  115 TachoRange 重新進行模擬測速機的測速范圍優化

A117  117 ArmCurRipple 電樞電流波動（脈沖丟失）

A121  121 AutotuneFail 自優化失敗

A123  123 FaultSuppres 故障抑制：當前至少有一個故障消息存在且被屏蔽

A124  124 SpeedScale 轉速換算超出范圍

A125  125 SpeedFb 轉速反饋錯誤

A126  126 ExternalDI 通過二進制輸入（外部故障）

A127  127 AIRange 模擬輸入范圍：某個模擬輸入值低于 4mA / 2V。

A128  128 FieldBusCom 現場總線通訊丟失

A129  129 ParRestored 參數恢復：在上電時，閃存中的參數是無效的(校驗和故障)。所有參數從參數備份恢復

A130  130 LocalCmdLoss 本地命令丟失：使用 DCS 控制盤、DWL 時，發生連接故障

A131  131 ParAdded 參數增加：帶有不同數量參數的新固件被下裝裝。新參數被設置為們

的缺省值

A132  132 ParConflict 參數設置沖突

A133  133 RetainInv 保持?jǐn)?shù)據有效：在上電期間設置何時閃存中的保持?jǐn)?shù)據無效。此時使用備份數據

A134  134 ParComp 參數兼容性：當下載參數集或上電期間，固件會寫下這些參數。如果不能設置或者不匹配，那么參數設置為缺省值

A135  135 ParUpDwnLoad 參數的上傳或下載失敗

A136  136 NoAPTaskTime AP 任務時間沒有設置：?jiǎn)?dòng) AP 時，AP 任務時間沒有設置。

A137  137 SpeedNotZero 轉速非零：禁止直流模塊重起。零速 [見 M1ZeroSpeedLim (20.03)] 沒有達到。

A138  138 Off2FieldBus Off2（緊急停車/自由停車）由 MainCtrlWord (7.01)/ 現場總線（起動禁止）保持

A139  139 Off3FieldBus Off3（緊急停車）由 MainCtrlWord (7.01)/現場總線保持

A140  140 IllgFieldBus 非法的現場總線設置：在參數組 51（現場總線）中的現場總線參數設置沒有按照現場總線適配器設置或者沒有選擇該設備

A141  141 COM8FwVer SDCS-COM-8 軟件版本沖突

A2xx  2xx <報警名稱> 系統報警消失

A301  301 APAlarm1 用戶通過 AP 定義的報警

A302  302 APAlarm2 用戶通過 AP 定義的報警

A303  303 APAlarm3 用戶通過 AP 定義的報警

A304  304 APAlarm4 用戶通過 AP 定義的報警

A305  305 APAlarm5 用戶通過 AP 定義的報警

A4xx  4xx UserAlarmxx 不顯示的用戶報警

提示說明



718 PowerUp  上電：接通傳動的輔助電壓

719 FaultReset   復位：復位所有應答的故障

801 APNotice1   用戶通過 AP 定義的注意事項

802 APNotice2   用戶通過 AP 定義的注意事項

803 APNotice3   用戶通過 AP 定義的注意事項

804 APNotice4   用戶通過 AP 定義的注意事項

805 APNotice5   用戶通過 AP 定義的注意事項

ParNoCyc  循環參數：寫入一個非循環參數(例如，上位機控制系統循環的給一個不能循環寫入的參數賦值

PrgInvMode   AP 未處于編輯模式：移動或刪除動作時 AP 沒有在編輯模式

PrgFault       AP 故障，檢查內容：FaultedPar (84.02

PrgProtected   AP 由密碼進行保護，并且不能進行編輯

PrgPassword   AP 密碼錯誤：用來解鎖 AP的密碼錯誤

FB found      找到 R 型現場總線適配器：找到 R 型現場總線適配器

Modbus found  找到 R 型 Modbus 適配器：找到 R 型 Modbus 適配器

COM8 found： 建立通訊板 SDCS-COM-8

AIO found     建立模擬擴展模塊：

DIO found     建立數字?jǐn)U展模塊

Drive not responding   調速器沒有響應：調速器和 DCS 控制盤之間的通訊沒有建立或中斷

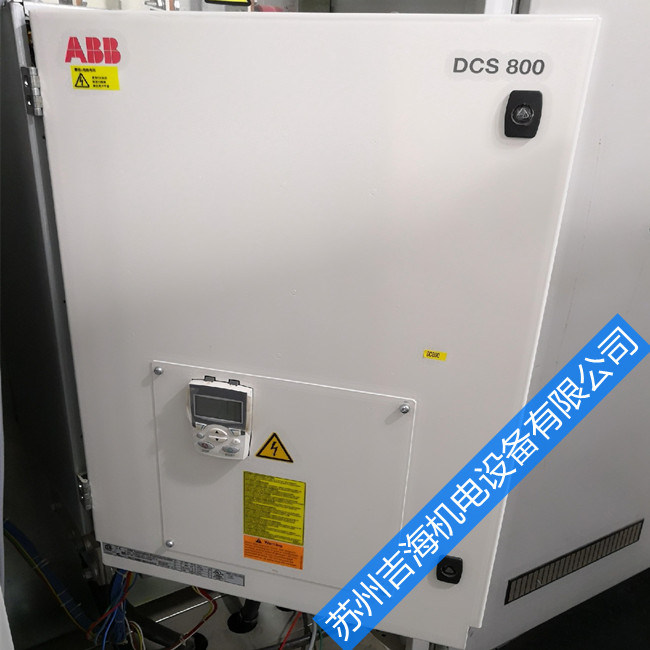

ABB DCS800直流調速器
DCS800-S01-0020-04 DCS800-S01-0045-04 DCS800-S01-0065-04 DCS800-S01-0090-04
DCS800-S01-0125-04 DCS800-S01-0180-04 DCS800-S01-0230-04 DCS800-S01-0315-04
DCS800-S01-0405-04 DCS800-S01-0470-04 DCS800-S01-0610-04 DCS800-S01-0740-04
DCS800-S01-0900-04 DCS800-S01-1200-04 DCS800-S01-1500-04 DCS800-S01-2000-04
DCS800-S02-0025-04 DCS800-S02-0050-04 DCS800-S02-0075-04 DCS800-S02-0100-04
ABB DCS600直流調速器
DCS60x-0025-41/51、DCS60x-0050-41/51、DCS60x-0075-41/51、DCS60x-0100-41/51
DCS601-0140-41/51、DCS602-0140-41/51、DCS601-0200-41/51、DCS602-0200-41/51
DCS601-0250-41/51、DCS602-0250-41/51、DCS601-0350-41/51、DCS602-0350-41/51
DCS601-0450-41/51、DCS602-0450-41/51、DCS601-0520-41/51、DCS602-0520-41/51
DCS601-0680-41/51、DCS602-0680-41/51、DCS601-0820-41/51、DCS602-0820-41/51
DCS601-1000-41/51、DCS602-1000-41/51、DCS60x-1203-41/51、DCS60x-1503-41/51
DCS60x-2003-41/51、DCS60x-2500-41/51、DCS60x-3300-41/51、DCS60x-4000-41/51
ABB直流調速器維修D(zhuǎn)CS500系列
DCS50xB0025-41/51、DCS50xB0050-41/51、DCS50xB0075-41/51、DCS50xB0100-41/51
DCS501B0140-41/51、DCS502B0140-41/51、DCS501B0200-41/51、DCS502B0200-41/51
DCS501B0250-41/51、DCS502B0250-41/51、DCS501B0350-41/51、DCS502B0350-41/51
DCS501B0450-41/51、DCS502B0450-41/51、DCS501B0520-41/51、DCS502B0520-41/51
DCS501B0680-41/51、DCS502B0680-41/51、DCS501B0820-41/51、DCS502B0820-41/51
DCS501B1000-41/51、DCS502B1000-41/51、DCS50xB1203-41/51、DCS50xB1503-41/51
DCS50xB2003-41/51、DCS50xB2053-41/51、DCS501B2503-41/51、DCS502B2503-41/51
DCS501B3003-41/51、DCS502B3003-41/51、DCS50xB3303-41/51、DCS50xB4003-41/51

DCS50xB0050-61、DCS501B0110-61、DCS502B0110-61、DCS501B0270-61
DCS502B0270-61、DCS501B0450-61、DCS502B0450-61、DCS50xB0903-61/71
DCS50xB1503-61/71、DCS501B2003-61/71、DCS50xB2053-61/71、DCS501B2503-61/71
DCS502B2503-61/71、DCS501B3003-61/71、DCS502B3003-61/71、DCS50xB3303-61/71
DCS50xB4003-61/71、DCV50xB4803-61/71、DCS50xB1903-81、DCS501B2503-81
DCS502B2503-81、DCS501B3003-81、DCS502B3003-81、DCS50xB3303-81
DCS50xB4003-81、DCS50xB4803-81、DCS50xB2053-91、DCS50xB2603-91
DCS50xB3303-91、DCS50xB4003-91;

ABB直流調速器維修D(zhuǎn)CS400系列
DCS401.0020、DCS401.0045、DCS401.0065、DCS401.0090
DCS401.0125、DCS401.0180、DCS401.0230、DCS401.0315
DCS401.0405、DCS401.0500、DCS401.0610、DCS401.0740
DCS401.0900、DCS402.0025、DCS402.0050、DCS402.0075
DCS402.0100、DCS402.0140、DCS402.0200、DCS402.0260
DCS402.0350、DCS402.0450、DCS402.0550、DCS402.0680
DCS402.0820、DCS402.1000
