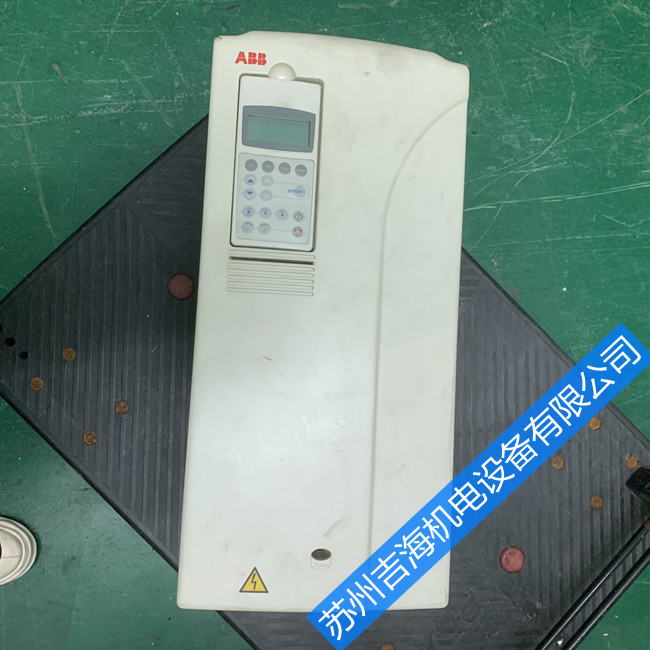

ABB變頻器維修顯示過流故障原因及處理辦法

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-8-28

ABB變頻器維修顯示過流故障原因及處理辦法

變頻器過流形成的原因及其處理辦法。

2 變頻器過流故障的原因

    根據變頻器過流故障顯示，可從以下幾方面尋找原因。

    （1）工作中過流，即電機拖動系統在工作過程中出現過流。

    其原因大致有以下幾方面：

    一是電動機遇到?jīng)_擊負載或傳動機構出現“卡住”現象，引起電動機電流的突然增加；

    二是變頻器輸出側發生短路（如圖1所示），如輸出端到電動機之間的連接線發生相互短路，或電動機內部發生短路等、接地（電機燒毀、絕緣劣化、電纜破損而引起的接觸、接地等）；


    三是變頻器自身工作不正常，如逆變橋中同一橋臂的兩個逆變器件在不斷交替的工作過程中出現異常。如環境溫度過高，或逆變器元器件本身老化等原因，使逆變器的參數發生變化，導致在交替過程中，一個器件已經導通、而另一個器件卻還未來得及關斷，引起同一個橋臂的上下兩個器件的“直通”（如圖2所示），使直流電壓的正、負極間處于短路狀態。


    （2）升速、降速時過流：當負載的慣性較大，而升速時間或降速時間又設定得太短時，也會引起過流。在升速過程中，變頻器工作頻率上升太快，電動機的同步轉速迅速上升，而電動機轉子的轉速因負載慣性較大而跟不上去，結果是升速電流太大；在降速過程中，降速時間太短，同步轉速迅速下降，而電動機轉子因負載的慣性大，仍維持較高的轉速，這時同樣可以使轉子繞組切割磁力線的速度太大而產生過流。

    （3）變頻器上電或一運行就過流

    這種保護大部分是因變頻器內部故障引起的，若負載正常，變頻器仍出現過流保護，一般是檢測電路所引起，類似于短路故障的排除，如電流傳感器、取樣電阻或檢測電路等。該處傳感器波形如圖3所示，其包絡類似于正弦波，若波形不對或無波形，即為傳感器損壞，應更換之。



    過流保護用的檢測電路是模擬運放電路，如圖4所示。在靜態下，測A點的工作電壓應為2.4V，若電壓不對即為該電路有問題，應查找原因予以排除。R4為取樣電阻，若有問題也應更換之。
