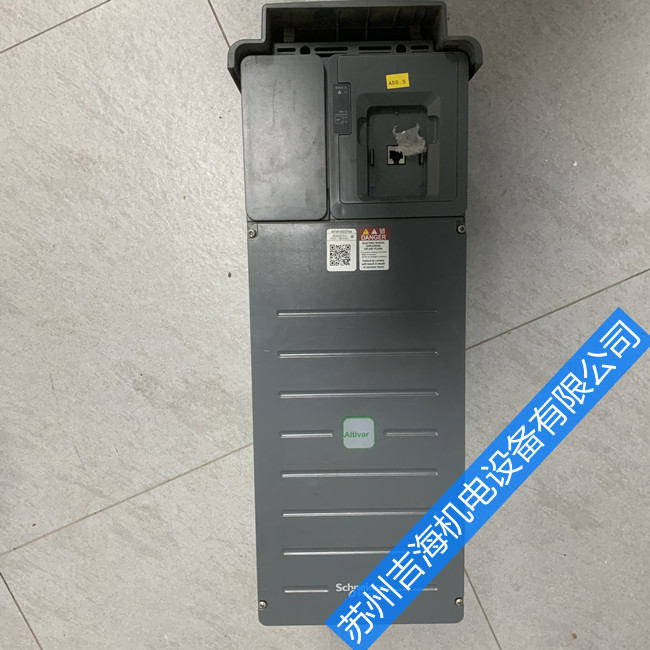

施耐德變頻器維修上電顯示跳閘

發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2021-8-25

 可修復施耐德變頻器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、更換配件等

ALTIVAR11系列: ATV16變頻器: ATV18變頻器: ATV21變頻器:ATV28變頻器ATV31變頻器 ATV6變頻器 ATV71變頻器;ATV61系列

施耐德變頻器維修上電顯示跳閘：ATV61報警 鍵盤面板 LCD 顯示:欠電壓。

如果設備經�！癓U 欠電壓”報警，則可考慮將變頻器的參數初始 化(H03 設成 1 后確認)，然后提高變頻器的載波頻率(參數 F26)。若 E9 設備 LU 欠電壓報警且不能復位，則是(電源)驅動板出了問題。

(5)施耐德變頻器維修上電顯示跳閘：ATV61 EF 報警 鍵盤面板 LCD 顯示:對地短路故障。

G/P9 系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。

(6) Er1 報警 鍵盤面板 LCD 顯示:存貯器異常。

關于 G/P9 系列變頻器“ER1 不復位”故障的處理:去掉 FWD—CD 短路片，上電、南通施耐德變頻器跳閘維修：ATV61一直按住 RESET 鍵下電，知道 LED 電源指示燈熄滅再 松手;然后再重新上電，看看“ER1 不復位”故障是否解除，若通過 這種方法也不能解除，則說明內部碼已丟失，只能換主板了。

(7) Er7 報警 鍵盤面板 LCD 顯示:自整定不良。

G/P11 系列變頻器出現此故障報警時，一般是充電電阻損壞(小容 量變頻器)。

另外就是檢查內部接觸器是否吸合(大容量變頻器， 30G11 以上;南通施耐德變頻器跳閘維修：


ATV61且當變頻器帶載輸出時才會報警)、 接觸器的輔助觸點是否接觸 良好;若內部接觸器不吸合可首先檢查驅動板上的 1A 保險管是否損壞。

也可能是驅動板出了問題—可檢查送給主板的兩芯信號是否正常。

(8) Er2 報警 鍵盤面板 LCD 顯示:面板通信異常。

11kW 以上的變頻器當 24V 風扇電源短路時會出現此報警(主板問 題)。對于 E9 系列機器，一般是顯示面板的 DTG 元件損壞，該元件損 壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即 OC 報警。而對于 G/P9 機器一上電就顯示“ER2”報警，則是驅動板 上的電容失效了。

(9) OH1 過熱報警 鍵盤面板 LCD 顯示:散熱片過熱。

施耐德變頻器維修上電顯示跳閘：ATV61OH1 和 OH3 實質為同一信號， CPU 隨機檢測的， 是 OH1(檢測底板部 位)與 OH3(檢測主板部位)模擬信號串聯在一起后再送給 CPU，而 CPU 隨機報其中任一故障。出現“OH1”報警時，首先應檢查環境溫度是 否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞(食品 加工和紡織場合會出現此類報警)。若在恒壓供水場合且采用模擬量 給定時，一般在使用 800Ω電位器時容易出現此故障;給定電位器的 容量不能過小， 不能小于 1kΩ;電位器的活動端接錯也會出現此報警。

施耐德變頻器維修上電顯示跳閘：ATV61若大容量變頻器(30G11 以上)的 220V 風扇不轉時，肯定會出現過熱 報警，此時可檢查電源板上的保險管 FUS2(600V，2A)是否損壞。

當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失 效的結果(癥狀)是變頻器的三相輸出不平衡。因此，南通施耐德變頻器跳閘維修：ATV61當變頻器出現 “OH1” “OH3” 或 時， 可首先上電檢查變頻器的三相輸出是否平衡。

對于 OH 過熱報警，南通施耐德變頻器跳閘維修：ATV61主板或電子熱計出現故障的可能性也存在。

施耐德變頻器維修上電顯示跳閘：ATV61G/P11 系列變頻器電子熱計為模擬信號， G/P9 系列變頻器電子熱計為 開關信號。

(10) 1、OH2 報警與 OH2 報警 對 G/P9 系列機器而言，因?yàn)橛型獠繄?bào)警定義存在(E 功能)，南通施耐德變頻器跳閘維修：ATV61當此 外部報警定義端子沒有短接片或使用中該短路片虛接時，會造成 OH2 報警;當此時若主板上的 CN18 插件(檢測溫度的電熱計插頭)松動， 則 會造成“1、OH2”報警且不能復位。檢查完成后，需重新上電進行復 位。

(11) 低頻輸出振蕩故障 變頻器在低頻輸出(5Hz 以下)時，電動機輸出正/反轉方向頻繁脈 動，南通施耐德變頻器跳閘維修：ATV61一般是變頻器的主板出了問題。(12) 某個加速區間振蕩故障 當變頻器出現在低頻三相不平衡(表現電機振蕩)或在某個加速區 間內振蕩時，我們可嘗試一下修改變頻器的載波頻率(降低)，可能會 解決問題。
