臺達VFD-B變頻器開關電源故障維修

發布者：伺服驅動器維修部    來源：蘇州吉海機電設備有限公司     發布時間：2021-8-2

臺達VFD-B變頻器開關電源故障維修;

臺達VFD-B系列變頻器是臺達的主力型號變頻器，具有矢量控制功能，支持38.4K波特率的MODBUS通訊，在很多行業都有廣泛應用。

              這次客戶送修一臺臺達VFD-B 15KW的變頻器，據說正常運行中經常忽然停機，停機時變頻器無顯示，過幾秒鐘后，又恢復顯示，恢復后工作正常。由于故障頻繁出現，導致生產的產品廢品率高，嚴重影響生產。


              用戶送到我們維修中心后，立即進行檢查，根據用戶的故障現象描述，經實際送電運行觀察，確認客戶的故障描述屬實，初步診斷以為此變頻器內部供電不良。


              該變頻器的內部供電電源為開關電源，這也是現在變頻器的通用供電方式，具有轉換效率高，體積小，工作電源電壓范圍寬的特定。


              由于此變頻器故障發生時間不確定，所以給我們的維修帶來了很大的麻煩，一般都要等正常運行1-2小時后才發生故障，而故障時間只有幾秒，所以我們只能根據經驗更換易損的器件后再進行測試。


              起初懷疑是開關電源負載過重，某些元器件發熱后特性不良，導致開關電源電流過大而保護關斷。因此首先拔掉散熱風扇，再上電觀察，運行一段時間后，機器仍然發生故障。用示波器仔細檢查開關電源芯片UC3842的輸出波形正常，檢查限流電阻上的波形，發現電流較正常情況稍大，此機型開關電源正常工作電流一般在0.3A左右（峰-峰值），但此變頻器達到了0.5A以上，這證實了以前的判定：負載過重是正確的。但是仔細檢查所有負載，驅動電路，控制板，檢測電路都正常。維修陷進了僵局。

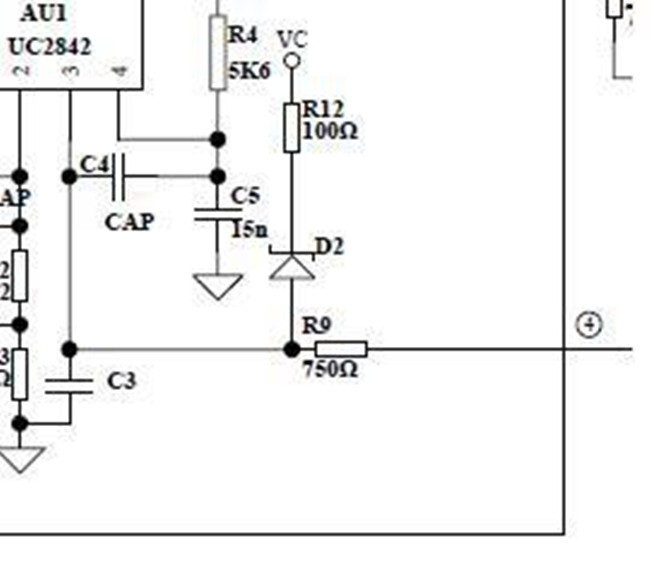

              然后仔細察看開關電源的線路圖，發現在開關電源電流檢測端，UC3842的3腳，還接有另外一路保護，芯片電源腳經過穩壓管D2接到3腳，這部分線路應該是開關電源自身的過壓保護。靜態測試穩壓管特性良好，用穩壓電源通電丈量也正常，穩壓值在21V左右(電源電壓17V)，拆掉這個穩壓管后給機器送電，測電流波形居然回到正常的0.3A�？磥硎沁@個穩壓管特性不良引起的題目。重新安裝一個21V的穩壓管，開機試運行一上午正常，沒有再出現以前的故障。最后送交客戶，經幾天實際運行，工作正常，證實變頻器已完全修


     由此可見，在維修變頻器較困難故障時，除了多做試驗外，還有善于分析原理圖，才能找到真正的故障原因。
