上海西門子軟啟動維修服務

發布者：伺服驅動器維修部    來源：蘇州吉海機電設備有限公司     發布時間：2021-6-16

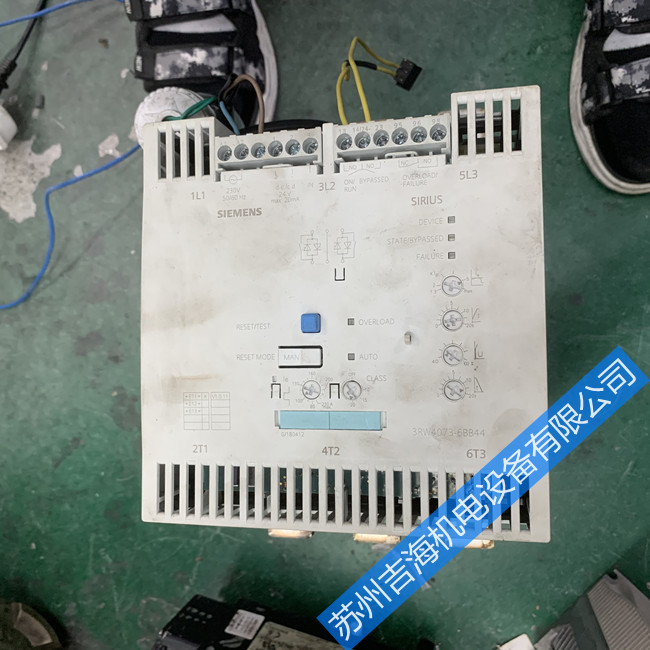

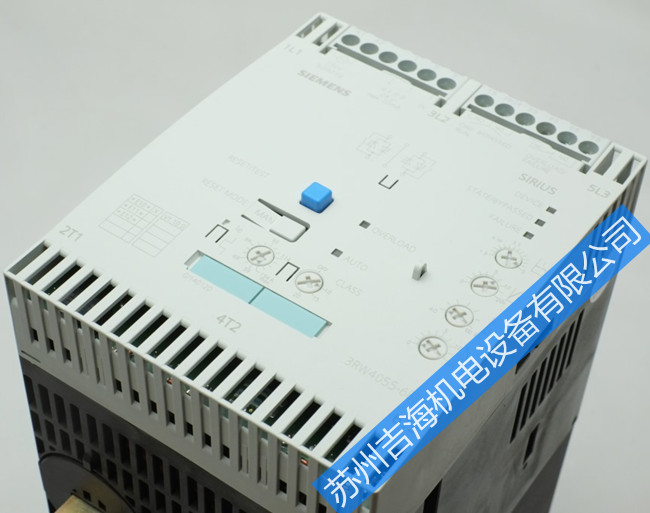

                                        上海西門子軟啟動維修服務

西門子軟啟動電壓無輸出故障維修方法：剛接到兩臺西門子軟啟動機器，一臺報警電源模塊故障電壓偏低，另一臺是電源無輸出故障，同一家公司同一型號的機器，還同時發生故障。和同事兩個一起上檢測臺測試機器的故障，發現一臺是西門子840D另一臺是74系列的，兩個不同故障是840D這臺機器的電源模塊錯誤指示燈亮，母線的電壓偏低報警。另一臺是電壓無輸出芯片短路損壞導致的，同一個印染廠的機器有一個共同點機器的內部潮濕嚴重這與客戶工廠車間的環境有很大的關系，當然與機器故障也有**的影響。

西門子軟啟動電源模塊故障的檢修概述：
       西門子840D數控系統電源模塊錯誤指示燈亮,母線低壓報警。檢修:將控制模塊電源輸出的控制線全部置為有效，將AS1、AS2短接,NS1、NS2短接,63、64腳和9腳短接,U、V、W接入三相380VAC電源(維修現場沒有三相380VAC電源,可接220VAC經變壓器升壓后得到單相380AC電源),測試M500和P500端子之間母線電壓有580V,電壓并不低,測量直流控制電壓輸出端子P24、P15、N15、N24、M電壓正常。拆開電源外殼,觀察電路板電壓檢測部分,發現其檢測原理是母線電壓正端串聯了數個2M并聯的電阻降壓,**在1個1k9電阻上的分壓取樣送給放大器處理。目測發現2M電阻由于長期受熱有變黃變黑的現象,實測發現某個2M電阻已經變值增大至3M以上,這會造成1kΩ電阻上的分壓下降,造成檢測電壓下降,系統報警。更換所有2M降壓電阻,電源在用戶處使用時不再報警。

西門子軟啟動電壓無輸出故障：
        繼續檢查西門子軟啟動發現更多的74芯片損壞,且都為擊穿短路,據此分析:有高壓串入5V電路,可能使連接5V的芯片全部損壞,繼續檢查與5V相連接的芯片,又找到一只光耦、兩個二極管、一片AD轉換芯片、一EPROM損壞。找一臺好的機器將 EPROM程序讀出,重新燒錄一片 EPROM芯片,將其他損壞元件也全部更換,試機后發現輸出直流電壓波動很大,約有70V以上的波動,無奈將所有元件又檢查一遍,并沒有發現異常,百思不得其解。后來重新理清了一下思路控制板上的AD轉換器是否參考電壓不穩?仔細檢查發現更換后的AD轉換器后綴字符有點不同,查看 DATASHEET,發現其精度不如原裝的,于是重新買一片跟原裝一樣參數的AD轉換芯片,更換后試機,果然正常!


轉載請注明出處：蘇州吉海 http://huati0532.cn/a/2563.htm
