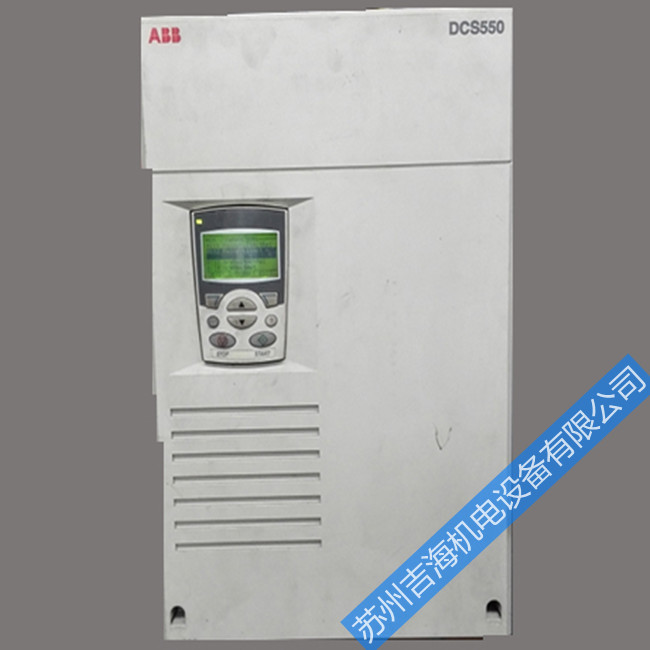

ABB直流調速器dcs550報警515故障維修
發布者：伺服驅動器維修部 來源：蘇州吉海機電設備有限公司 發布時間：2021-5-22
ABB直流調速器dcs550報警515故障維修，ABB直流調速器故障；ABB直流調速器無法啟動維修，ABB調速器三相不平衡維修，ABB直流調速器無輸出維修，ABB直流調速器開機無顯示維修，ABB直流調速器啟動無勵磁電壓維修，ABB直流調速器上電跳閘維修，ABB直流調速器通電燒可控硅維修，ABB直流調速器運行模塊炸維修，ABB直流調速器速度不可控維修,ABB直流調速器主板故障維修，西門子直流調速器面板不亮無顯示黑屏維修，免費檢測，價格合理，質保期長，提供上門維修服務。
專修ABB直流調速器無輸出維修，燒保險維修，開不了機維修，面板無顯示維修，啟動無輸出維修，輸出電壓不正常維修，帶不了負載維修，模塊壞維修，控制板維修、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、報錯等維修。
abb直流調速器故障報警說明
F501 501 AuxUnderVolt 輔助電源欠壓
F502 502 ArmOverCur 電樞過流
F503 503 ArmOverVolt 電樞過壓 (DC
F504 504 ConvOverTemp 直流模塊過溫
F505 505 ResCurDetect 漏電流檢測(IL1, IL2, IL3 之和不等于零)
F506 506 M1OverTemp 電機 1溫度測量值過高
F507 507 M1OverLoad 電機 1溫度模型計算值過高
F508 508 I/OBoardLoss 沒有找到 I/O板或 I/O板故障
F509 509 M2OverTemp 電機 2溫度測量值過高
F510 510 M2OverLoad 電機 2溫度模型計算值過高
F511 511 ConvFanCur 直流模塊風機電流
F512 512 MainsLowVolt 主電源欠壓(AC
F513 513 MainsOvrVolt 主電源過壓(AC
F514 514 MainsNotSync 主電源不同步(AC
F515 515 M1FexOverCur 電機 1 勵磁過流
F516 516 M1FexCom 電機 1 勵磁通訊丟失
F517 517 ArmCurRipple 電樞電流波動（丟失脈沖）
F518 518 M2FexOverCur 電機 2 勵磁過流
F519 519 M2FexCom 電機 2 勵磁通訊丟失
F521 521 FieldAck 當前電機的勵磁應答信號丟失
F522 522 SpeedFb 當前電機的測速反饋故障
F523 523 ExtFanAck 外部風機應答信號丟失
F524 524 MainContAck 主接觸器應答信號丟失
F525 525 TypeCode 類型編碼故障： D1、D2、D3 和 D4 模塊的型號代碼中電流和電壓的設置范圍為：電流最大1000ADC和電壓最大 600VAC。
F526 526 ExternalDI 通過二進制輸入外部故障
F527 527 ConvFanAck 直流模塊風機應答信號丟失
F528 528 FieldBusCom 現場總線通訊丟失
F529 529 M1FexNot （正常 ）電機 1 磁場沒有準備好
F530 530 M2FexNot （正常） 電機 2 磁場沒有準備好
F531 531 MotorStalled 電機堵轉
F532 532 MotOverSpeed 電機超速
F533 533 12PRevTime 12-脈波換向時間超時
F534 534 12PCurDiff 12-相電流偏差(僅適用于12相應用)
F535 535 12PulseCom 12脈波通訊故障
F536 536 12PSlaveFail 12脈波從機故障
F537 537 M1FexRdyLost 電機 1的磁場準備運行應答信號丟失
F538 538 M2FexRdyLost 電機 2的磁場準備運行應答信號丟失
F539 539 FastCurRise 電流上升過快
F540 540 COM8Faulty SDCS-COM-8 故障或沒有找到
F541 541 M1FexLowCur 電機 1 磁場欠電流
F542 542 M2FexLowCur 電機 2勵磁器欠電流
F543 543 COM8Com SDCS-COM-8 通訊丟失(上位機控制系統和主-從機)
F544 544 P2PandMFCom 點對點和主從通訊丟失
F545 545 ApplLoadFail 應用程序調用失敗
F546 546 LocalCmdLoss 本地命令丟失
F547 547 HwFailure 硬件故障
F548 548 FwFailure 固件故障
F549 549 ParComp 參數不兼容
F550 550 ParMemRead 參數或存儲卡讀取故障
F551 551 AIRange 模擬輸入范圍溢出： 一個模擬輸入值過低，低于 4mA / 2V
F552 552 MechBrake 電機機械制動： 報閘打開（提升）或報閘閉合（下降）的應答信號丟失
F553 553 TachPolarity 測速機極性錯誤
F554 554 TachoRange 測速機范圍溢出： AITacho 輸入溢出
F556 556 TorqProving 轉矩確認故障: 轉矩確認的應答信號丟失
F557 557 ReversalTime 換向時間： 電流方向在 ZeroCurTimeOut (97.19)的時間內沒有改變
F601 601 APFault1 用戶通過自定義編程定義的故障
F602 602 APFault2 用戶通過自定義編程定義的故障
F603 603 APFault3 用戶通過自定義編程定義的故障
F604 604 APFault4 用戶通過自定義編程定義的故障
F605 605 APFault5 用戶通過自定義編程定義的故障
F610 610 UserFault1 用戶通過應用程序定義的故障
F611 611 UserFault2 用戶通過應用程序定義的故障
F612 612 UserFault3 用戶通過應用程序定義的故障
F613 613 UserFault4 用戶通過應用程序定義的故障
F614 614 UserFault5 用戶通過應用程序定義的故障
F615 615 UserFault6 用戶通過應用程序定義的故障
F616 616 UserFault7 用戶通過應用程序定義的故障
F617 617 UserFault8 用戶通過應用程序定義的故障
F618 618 UserFault9 用戶通過應用程序定義的故障
F619 619 UserFault10 用戶通過應用程序定義的故障
F620 620 UserFault11 用戶通過應用程序定義的故障
F621 621 UserFault12 用戶通過應用程序定義的故障
F622 622 UserFault13 用戶通過應用程序定義的故障
F623 623 UserFault14 用戶通過應用程序定義的故障
F624 624 UserFault15 用戶通過應用程序定義的故障
F625 625 UserFault16 用戶通過應用程序定義的故障
報警信息：
A101 101 Off2ViaDI Off2 (緊急停車 / 自由停車) 由數字量輸入（起動禁止）保持
A102 102 Off3ViaDI Off3 (E-stop)由數字量輸入的急停信號
A103 103 DCBreakAck 電機直流斷路器應答信號丟失
A104 104 直流模塊過溫
A105 105 DynBrakeAck 電機動態制動
A106 106 M1OverTemp 電機 1溫度測量值過高
A107 107 M1OverLoad 電機 1 溫度模型計算值過載
A109 109 M2OverTemp 電機 2 溫度測量值過高
A110 110 M2OverLoad 電機 2 溫度模型計算值過載
A111 111 MainsLowVolt 主電源欠壓(AC)
A112 112 P2PandMFCom 點對點和主從通訊丟失
A113 113 COM8Com SDCS-COM-8通訊 (上位機控制和主從)
A114 114 ArmCurDev 電樞電流偏差
A115 115 TachoRange 電機的測速范圍: 如果報警信號 A115 TachoRange 出現超過 10秒，則模擬測速機的輸入出現溢出錯誤
A116 116 BrakeLongFalling機械制動報警: 制動閉合（下降）的應答信號丟失
A117 117 ArmCurRipple 電樞電流波動: 一只或幾只晶閘管沒有電流通過
A118 118 FoundNewAppl 在存儲卡上發現新的應用程序
A119 119 ApplDiff 存貯卡上的應用程序與直流模塊內的應用程序不一致
A120 120 OverVoltProt 過壓保護裝置工作: 過壓保護裝置 DCF806工作，直流模塊被封鎖
A121 121 自動 tuneFail 自優化失敗
A122 122 MechBrake 電機機械制動： 沒有制動應答或者在轉矩校對過程中實際轉矩沒有達到 StrtTorqRef (42.08)
A123 123 FaultSuppres 故障抑制： 當前至少有一個故障消息存在且被屏蔽
A124 124 SpeedScale 轉速換算超出范圍
A125 125 SpeedFb 測速反饋不正常
A126 126 ExternalDI 通過二進制輸入的外部故障
A127 127 AIRange 模擬 輸入范圍： 某個模擬輸入值低于 4mA / 2V
A128 128 FieldBusCom 現場總線通訊失： 只有在直流模塊接收到來自上位機系統的一個數據集之后 F528 FieldBusCom 才有效
A129 129 ParRestored 參數恢復： 在上電時，閃存中的參數是無效的(校驗和故障)
A130 130 LocalCmdLoss 本地命令丟失
A131 131 ParAdded 參數增加： 下裝了一個不同參數數量的新系統軟件。新參數被設置
成缺省設置
A132 132 ParConflict 參數設置沖突
A133 133 RetainInv 保持?jǐn)?shù)據有效： 在上電期間設置何時閃存中的保持?jǐn)?shù)據無效
A134 134 ParComp 參數不兼容: 當下載參數集或上電期間，固件會寫下這些參數。如果
不能設置或者不匹配，那么參數設置為缺省值
A134 134 ParComp 參數兼容性： 當下載參數設置固件為寫參數時。如果不能設置或者將不兼容的參數設置為缺省參數
A135 135 參數上傳或下載失敗
A136 136 NoAPTaskTime 自定義編程的程序任務時間沒有設
A137 137 SpeedNotZero 轉速非零： 不允許重啟直流模塊
A138 138 Off2FieldBus Off2 (緊急停車/ 自由停車) 由 MainCtrlWord (7.01) / 現場總線（起動禁止）保持
A139 139 Off3FieldBus Off3 (緊急停車) 由MainCtrlWord (7.01) / 現場總線保持:
A140 140 IllgFieldBus 非法的現場總線設置： 在參數組 51 (fieldbus)中的現場總線參數設置沒有按照現場總線適配器設置或者沒有選擇該設備
A141 141 COM8FwVer SDCS-COM-8 軟件版本沖突
A142 142 MemCardMiss 存儲器卡丟失
A143 143 MemCardFail 存儲卡故障： 校驗故障或存儲卡有問題
A2xx 2xx <報警名稱> 系統報警消失
A301 301 APAlarm1 用戶通過自定義程序定義的報警
A302 302 APAlarm2 用戶通過自定義程序定義的報警
A303 303 APAlarm3 用戶通過自定義程序定義的報警
A304 304 APAlarm4 用戶通過自定義程序定義的報警
A305 305 APAlarm5 用戶通過自定義程序定義的報警
A310 310 UserAlarm1 用戶通過應用程序定義的報警
A311 311 UserAlarm1 用戶通過應用程序定義的報警
A312 312 UserAlarm2 用戶通過應用程序定義的報警
A313 313 UserAlarm3 用戶通過應用程序定義的報警
A314 314 UserAlarm4 用戶通過應用程序定義的報警
A315 315 UserAlarm5 用戶通過應用程序定義的報警
A316 316 UserAlarm6 用戶通過應用程序定義的報警
A317 317 UserAlarm7 用戶通過應用程序定義的報警
A318 318 UserAlarm8 用戶通過應用程序定義的報警
A319 319 UserAlarm9 用戶通過應用程序定義的報警
A320 320 UserAlarm10 用戶通過應用程序定義的報警
A321 321 UserAlarm11 用戶通過應用程序定義的報警
A322 322 UserAlarm12 用戶通過應用程序定義的報警
A323 323 UserAlarm13 用戶通過應用程序定義的報警
A324 324 UserAlarm14 用戶通過應用程序定義的報警
A325 325 UserAlarm16 用戶通過應用程序定義的故障
A4xx 4xx UserAlarmxx 不顯示的用戶報警
注意事項（DCS800控制盤或DriveWindow 顯示的文本）
718 PowerUp 上電： 接通傳動的輔助電壓
719 FaultReset 復位： 復位所有應答的故障
801 APNotice1 用戶通過自定義編程定義注意事項 - -
802 APNotice2 用戶通過自定義編程定義注意事項 - - -
803 APNotice3 用戶通過自定義編程定義注意事項 - - -
804 APNotice4 用戶通過自定義編程定義注意事項 - - -
805 APNotice5 用戶通過自定義編程定義注意事項
AccessDenied 使用存儲器卡： 由于另一個路徑，不允許訪問存儲器卡
ParNoCyc 循環參數： 寫入一個非循環參數(例如，上位機控制系統循環的給一個不能循環寫入的參數賦值)。
PrgInvMode 應用程序不使用編輯模式： 應用程序期間增加或刪除動作不使用Edit模式
PrgFault 應用程序故障： 應用程序故障
PrgProtected 保護應用程序： 應用程序由密碼進行保護，并且不能進行編輯
PrgPassword 應用程序密碼錯誤： 錯誤的密碼用來鎖定應用程序
FB found 建立現場總線適配器： 建立Fxxx系列的現場總線適配器
Modbus found 建立 Modbus適配器： 建立Fxxx系列的Modbus適配器
COM8 found 建立 SDCS-COM-8： 建立通訊板SDCS-COM-8
AIO found 建立模擬擴展模塊： 建立連接到SDCS-CON-4 或 SDCS-COM-8上的模擬擴展模塊
DIO found 建立數字?jǐn)U展模塊： 建立連接到SDCS-CON-4 或 SDCS-COM-8的數字?jǐn)U展
模塊
Enc found 建立脈沖編碼器模塊： 建立連接到SDCS-CON-4 或 SDCS-COM-8上的脈沖編
碼器模塊(RTAC-01 或 RTAC-03)
DSL found 建立 SDCS-DSL-4： 建立DCSLink板
