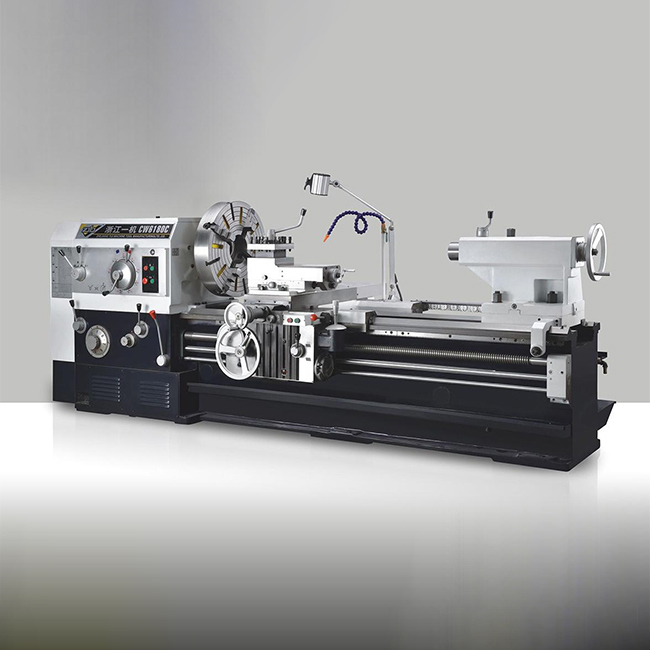

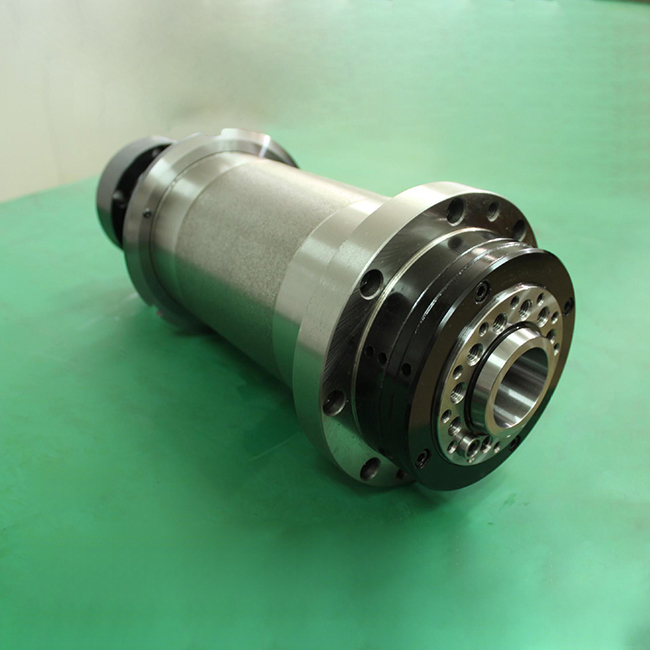

數控車床主軸常見故障怎么進行處理維修?

發布者：宋麗影    來源：蘇州吉海機電設備有限公司     發布時間：2021-1-4

數控車床主軸常見故障怎么進行處理維修？

一、不帶變頻的主軸不轉

1）機械傳動故障引起

處理方法：檢查數控車床皮帶傳動有無斷裂或機床是不是掛了空檔。

2）供給主軸的三相電源缺相或反相

處理方法：檢查電源，調換任兩條電源線。

3）電路連接錯誤

處理方法：參閱電路連接手冊，確保連線正確。

4）系統無相應的主軸控制信號輸出

處理方法：用萬用表量系統信號輸出端，若無主軸控制信號輸出，需更換相關IC元件或送廠維修。

5）系統有相應的主軸信號輸出，但電源供給線路及控制信號輸出線路存在斷路或是元器件損壞

處理方法：用萬用表檢查系統與主軸電機之間的電源供給回路，信號控制回路是不是存在斷路；各連線的觸點是不是接觸不良；交流接觸器，直流繼電器是不是損壞；檢查熱繼電器是不是過流；檢查保險是不是燒毀等。

二、帶變頻器的主軸不轉

1）機械傳動引起

處理方法：檢查皮帶傳動有無斷裂或機床是不是了空擋。

2）供給主軸的三相電源缺相

處理方法：檢查電源，調換兩條電源線。

3）控系統的變頻器控制參數未打開

處理方法：查閱參數說明書，了解變頻參數并更改。

4）系統與變頻器的線路連接錯誤

處理方法：查閱系統與變頻器的連線說明書確保連線正確。

5）模擬電壓輸出不正常

處理方法：用表檢查系統的模擬電壓是不是正常，檢查模擬電壓信號線連接是不是正確或接觸不良，變頻接收的模擬電壓是不是匹配。

6）強電控制部分斷路或元器件損壞

處理方法：檢查主軸供電這一線路各觸點連接是不是可靠，線路有沒有斷路，直流繼電器是不是損壞，保險管是不是燒壞。

7）變頻器參數未調好

處理方法：變頻器內含有控制方式選擇，分為變頻器面板控制主軸方式，NC系統控制主軸方式等，若不選擇NC系統控制方式，則無法用系統控制主軸，修改這一參數；查相關參數設置是不是合理。

三、帶電磁耦合的主軸不轉

1）電磁離合器線圈沒有電壓供給，使傳動齒輪無法閉合，導致主軸不能轉動；線圈短路，斷路同樣可能導致主軸不能正常工作。

處理方法：檢查離合器線圈供電是不是正常；保險管是不是損壞；檢查離合器線圈是不是損壞，更換符合規格的元器件。

四、帶抱閘線圈的主軸不轉

1）主軸的頻繁起停，使制動也頻繁起停，導致控制制動的交流接觸器損壞，使制動線圈一直通電抱死主軸電機使主軸無法轉動。

處理方法：更換控制抱閘的交流接觸器。

五、變頻器控制的主軸轉速不受控

1）所用主板無變頻功能

處理方法：更換帶變頻功能的主板。

2）系統模擬電壓無輸出或是與變頻器連接存在斷路

處理方法：先檢查系統有無模擬電壓輸出，若無，則為系統故障，若有，則檢查線路是不是存在斷路。

3）系統與變頻器連線錯誤

處理方法：查閱連接說明書，檢查連線。

4）系統參數或變頻器參數未設置好

處理方法：打開系統變頻參數，調整變頻器參數。

5）由于系統軟件引起的軸轉速顯示不正確

處理方法：當變頻器從S500變到S800，但顯示還是S500，需要在編程時使用G04延時，有待系統軟件改善。

六、不帶變頻的主軸（換檔主軸）轉速不受控

1）系統無S01-S02的控制信號輸出

處理方法：檢查系統有無換檔控制輸出，無為系統故障，更換IC或送廠維修。

2）連接線故障

處理方法：系統有換檔控制信號輸出，檢查各連線是不是存在斷路或接觸不良，檢查直流電器或交流接觸器是不是損壞。

3）主軸電機損壞或短路

處理方法：檢查主軸電機。

4）機床未掛檔

處理方法：掛好檔。

七、主軸無制動

1）制動電路異�；驈婋娐吩�件損壞

處理方法：檢查橋堆，熔斷器，交流接觸器是不是損壞；檢查強電回路是不是斷路。

2）制動時間不夠長

處理方法：調系統或變頻器的制動時間參數。

3）系統無制動信號輸出

處理方法：更換內部元件或送廠維修。

4）變頻器控制參數未調好

處理方法：查變頻器使用說明書，正確設置變頻器參數。

八、主軸啟動后立即停止

1）系統輸出脈沖時間不夠

處理方法：調系統的M代碼輸出時間。

2）變頻器處于點動狀態

處理方法：參閱變頻器的說明書，調好參數。

3）主軸線路的控制元件損壞

處理方法：檢查電路上各接觸點接觸是不是良好，檢查直流繼電器，交流繼電器是不是損壞，造成觸頭不自鎖。

4）主軸電機短路造成熱繼電器保護

處理方法：查找短路原因，使熱繼電器復位。

5）主軸控制回路沒帶自鎖電路，而把參數設置為脈沖信號輸出，使主軸不能正常運轉

處理方法：把系統控制主軸的啟停參數改為電平控制方式。

九、主軸轉動不能停止

1）交流接觸器或直流繼電器損壞，長時間吸合，無法控制。

處理方法：更換交流接觸器或直流繼電器。

十、系統一上電，主軸立即轉動

1）系統內部IC2803擊穿

處理方法：更換IC2803或主板。

轉載請注明出處：蘇州吉海 http://huati0532.cn/a/2285.htm
