SIEMENS 840D數控系統的相關分析及技術改造分享

發布者：宋麗影    來源：蘇州吉海機電設備有限公司     發布時間：2020-9-19

SIEMENS 840D數控系統的相關分析及技術改造分享：

1、數控車床電氣控制系統

1.1數控車床的工作原理及其功能分析

對于數控車床而言，以被加工零件的工作圖以及工藝過程卡為依據,通過對數控代碼及其程序格式進行加工程序編寫的整個過程進行規定, 在數控系統中進行準確加工程序的輸入,并將已給定加工程序及輸入信號進行相應的運算、控制及其處理,而后將處理結果發送至控制系統中,從而對機床各部件進行驅動,使其能夠以機械加工相關要求為依據進行有序的運行,并自動進行合格零件的制作。由于數控車床主要負責進行軸類以及盤類回轉體零部件的加工,并自動完成園柱面、圓錐面、斷面、圓弧面以及螺紋內外工序的切削及其加工過程,因而在機械制造領域得到了廣泛的應用,經改造后的數控車床也應當能夠滿足這些功能。







1.2數控車床電氣控制系統電路分析

1 )主軸電動機的電s控制,主軸電機為交流變頻電動機,主要通過變頻器進行驅動,對于其正、反轉以及速度等主要是由數控系統控制的。

2)主軸控制,有關零件程序的輸入信號包括M03、M04以及M05 ,而有關機床操作面板的主要包括主軸的正、反轉,點動及停止，中,主軸正轉輸出信號為Q0.0 ,反轉為Q0.1 ,停止為Q0.2。

3 )其他相關輔助控制主要包括刀架、冷卻泵以及潤滑泵等電機中,冷卻泵電機控制中零件相關程序的輸入信號包括MO8及MO9 ;有關冷卻控制的輸出信號為Q0.3。對于潤滑泵電機控制而言,其輸入信號主要來自于機床控制面板的導軌潤滑鍵,而輸出信號為潤滑控制Q06。對于刀架電機控制而言，其輸入信號主要來自于刀位的檢測信號,零件有關程序T代碼包括I1.0; T1 ;I1.1; T2;I1.2; T3; I1.3; T4 ;刀架正轉輸出信號為Q0.4 ,反轉為Q0.5。

2、數控車床電氣控制系統的改造與設計

2.1數控車床電氣控制系統改造設計總原則

本文以GS30型雙主軸數控車床為例,對其電=控制系統的改造及設計進行了研究。對于GS30型數控車床而言,經多年使用后,無論在機械系統,還是電氣系統部分均有了較嚴重的磨損,因而運行時故障率及異常停機頻率的不斷升高,對于設備使用過程的安全性、穩定性均造成了嚴重的影響,并導致生產質量及生產效率的大幅降低。進行GS30型數控車床的改造時應考慮到其機械結構的功能,并確保電氣控制系統的性能維持良好狀態。改造過程中必須從技術及經濟效益兩大方面進行考慮,盡可能維持車床現有的機械系統以及多數電控制系統,

本文采用了SIEMENS 840D數控系統實現了數控車床的電e氣控制系統的技術升級及其改造,這樣不僅維持了數控車床的原操作習慣,還提高了設備運行過程的穩定性及其可靠性,實現了設備生產工藝現狀的有效改善,是一種技術及經濟方面均較為優良的改造方案。

2.2數控車床電氣控制系統的改造及設計方案

1 )數控車床改造的總體技術方案

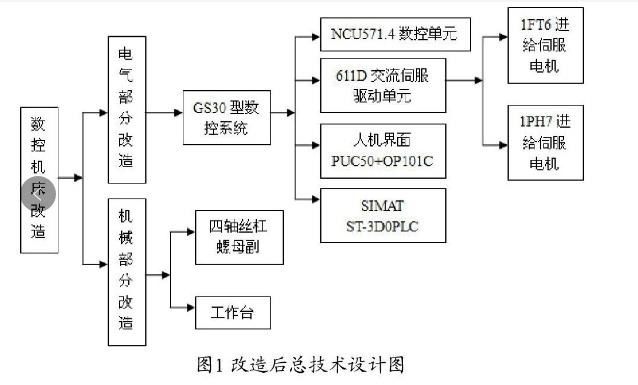

數控車床主要是由機械及電氣兩大部分構成,進行總體方案的設計時必須從機、電兩大方面入手來對車床各功能實施及實現方案進行考慮,以數控車床現狀為依據進行分析對GS30型數控車床電氣控制系統進行相應的技術改造,改造后總技術設計圖見圖1。

2)電s氣系統部分的改造

本文采用的是840D數控系統對原有控制系統進行了替代,因而有效實現了對機床位置的控制。840D軟、 硬件配置同本機床原控制功能相符,即1主軸+5坐標軸及雙通道; 10.4寸的液晶顯示器、全功能CNC鍵 盤以及薄型MCP操作面板;選擇的是帶有硬盤功能的PUC ,能夠進行友好中文人機界面的顯示,并具有加工循環、螺補、圖形編程及其模擬等相關功能;原有系統被NCU單元611D驅動+ 1PH7主軸電機+ 1FT6伺服電機代替,因而確保了各軸功率及扭矩能夠滿足相關要求的規定;對X軸、Z軸、 U軸光柵尺以及W軸編碼器進行了更換,并滿足了數控系統的相關要求;將副主軸由原來的開環控制改造成了半閉環控制,因而確保了同步軸功能的實現;



3 )機械系統部分的改造

對X、Z、U以及W軸的絲杠螺母副進行了更換,并實現了機械精度的有效提高;進行了新操作站的制作, 并配以了CNC面板、鍵盤及其控制面板。

2.3改造后數控車床的結構總圖

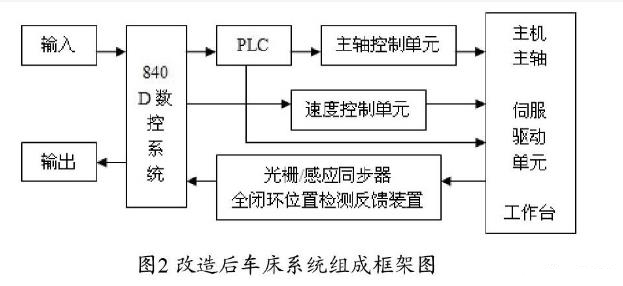

由于數控車床主要包括了控制介質、伺服系統、機床本體以及數控裝置四大部分,因而經改造后的車床系統組成框架圖見圖2。







3、改造后數控車床的驗收

數控車床驗收主要指的是借助于多種高精度儀器來對車床的機、電、液、氣等各大系統以及車床整機所進行的單項及綜合性能、靜態及動態精度等的檢測,以此為基礎對數控機床進行綜合性的評價。其中,數控車床驗收內容主要包括了機床定位、幾何以及切削等精度的檢測,及整個機床的綜合性能檢驗等方面。對GS30型雙主軸數控車床主要進行了如下內容的驗收:

1 )功能的驗證,通過對手動功能以及數控功能進行驗證,前者是手動方式下對機床M、S及T功能的驗證,后者采用了數控程序?qū)�機床的各個部件的功能進行了驗證;

2 )車床的幾何精

度，以車床驗收檢驗項目以及允差為依據對其幾何精度進行檢測,采用的主要儀器包括大理石檢驗方箱、磁力表座以及千分表等;

3 )定位及重復定位的精度,采用的是激光干涉儀來對X、Z、 U及W軸進行了檢測,間距為50mm ;

4 )試切件精度的驗證,此項檢測的是車床的綜合性能及精度;

5) 24 h考機運行,此項主要負責對車床機械動作的穩定可靠性能進行檢測;

6 )資料的驗收及其歸檔。
