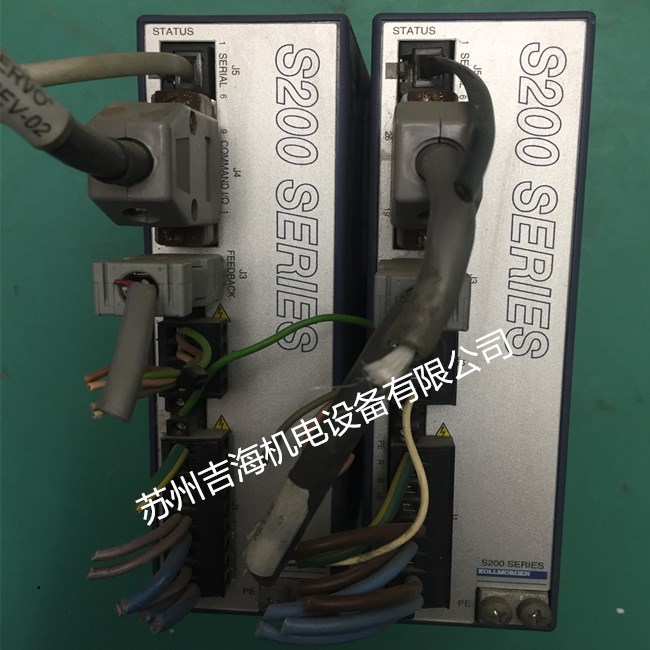

丹納赫伺服驅動器維修,過流,過壓,過熱,過載故障維修
發布者：伺服驅動器維修部 來源：蘇州吉海機電設備有限公司 發布時間：2020-7-29
提供丹納赫DANAHER伺服驅動器維修，伺服電機維修，維修范圍包括：不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行等；
1、上電后，驅動器的LED燈不亮；
故障原因：供電電壓太低，小于電壓值要求。
處理方法：檢查并提高供電電壓。
2、電機失速；
(1) 故障原因：速度反饋的極性搞錯。
處理方法：可以嘗試以下方法。
a. 如果可能，將位置反饋極性開關打到另一位置。(某些驅動器上可以)
b. 如使用測速機，將驅動器上的TACH+和TACH-對調接入。
c. 如使用編碼器，將驅動器上的ENC A和ENC B對調接入。
d. 如在HALL速度模式下，將驅動器上的HALL-1和HALL-3對調，再將Motor-A和Motor-B對調接好。
(2) 故障原因：編碼器速度反饋時，編碼器電源失電。
處理方法：檢查連接5V編碼器電源。確保該電源能提供足夠的電流。如使用外部電源，金華丹納赫伺服驅動器維修，確保該電壓是對驅動器信號地的。
3、LED燈是綠的，但是電機不動；
(1) 故障原因：一個或多個方向的電機禁止動作。
處理方法：檢查+INHIBIT
和 –INHIBIT
端口。
(2) 故障原因：命令信號不是對驅動器信號地的。
處理方法：將命令信號地和驅動器信號地相連。
4、示波器檢查驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出；
故障原因：電流監控輸出端沒有與交流電源相隔離(變壓器)。
處理方法：可以用直流電壓表檢測觀察。
5、LED燈始終保持紅色；
故障原因：存在故障。
處理方法：原因: 過壓、欠壓、短路、過熱、驅動器禁止、HALL無效。
6、電機在一個方向上比另一個方向跑得快；
(1) 故障原因：無刷電機的相位搞錯。
處理方法：檢測或查出正確的相位。
(2) 故障原因：在不用于測試時，測試/偏差開關打在測試位置。
處理方法：將測試/偏差開關打在偏差位置。
(3) 故障原因：偏差電位器位置不正確。
處理方法：重新設定。
7、當電機轉動時， LED燈閃爍；
(1) 故障原因：HALL相位錯誤。
處理方法：檢查電機相位設定開關(60°/120°)是否正確。 多數無刷電機都是120°相差。
(2) 故障原因：HALL傳感器故障
處理方法：當電機轉動時檢測Hall
A， Hall B， Hall C的電壓。電壓值應該在5VDC和0之間。
1、上電后，驅動器的LED燈不亮；
故障原因：供電電壓太低，國產伺服驅動器維修，小于電壓值要求。
處理方法：檢查并提高供電電壓。
2、電機失速；
(1) 故障原因：速度反饋的極性搞錯。
處理方法：可以嘗試以下方法。
a. 如果可能，電梯伺服驅動器維修，將位置反饋極性開關打到另一位置。(某些驅動器上可以)
b. 如使用測速機，將驅動器上的TACH+和TACH-對調接入。
c. 如使用編碼器，將驅動器上的ENC A和ENC B對調接入。
d. 如在HALL速度模式下，將驅動器上的HALL-1和HALL-3對調，再將Motor-A和Motor-B對調接好。
(2) 故障原因：編碼器速度反饋時，編碼器電源失電。
處理方法：檢查連接5V編碼器電源。確保該電源能提供足夠的電流。如使用外部電源，確保該電壓是對驅動器信號地的。
3、LED燈是綠的，但是電機不動；
(1) 故障原因：一個或多個方向的電機禁止動作。
處理方法：檢查+INHIBIT
和 –INHIBIT
端口。
(2) 故障原因：命令信號不是對驅動器信號地的。
處理方法：將命令信號地和驅動器信號地相連。
4、示波器檢查驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出；
故障原因：電流監控輸出端沒有與交流電源相隔離(變壓器)。
處理方法：可以用直流電壓表檢測觀察。
5、LED燈始終保持紅色；
故障原因：存在故障。
處理方法：原因: 過壓、欠壓、短路、過熱、驅動器禁止、HALL無效。
6、電機在一個方向上比另一個方向跑得快；
(1) 故障原因：無刷電機的相位搞錯。
處理方法：檢測或查出正確的相位。
(2) 故障原因：在不用于測試時，伺服驅動器維修視頻，測試/偏差開關打在測試位置。
處理方法：將測試/偏差開關打在偏差位置。
(3) 故障原因：偏差電位器位置不正確。
處理方法：重新設定。
7、當電機轉動時， LED燈閃爍；
(1) 故障原因：HALL相位錯誤。
處理方法：檢查電機相位設定開關(60°/120°)是否正確。 多數無刷電機都是120°相差。
(2) 故障原因：HALL傳感器故障
處理方法：當電機轉動時檢測Hall
A， Hall B， Hall C的電壓。電壓值應該在5VDC和0之間
轉載請注明出處：蘇州吉海 http://huati0532.cn/a/1948.htm
